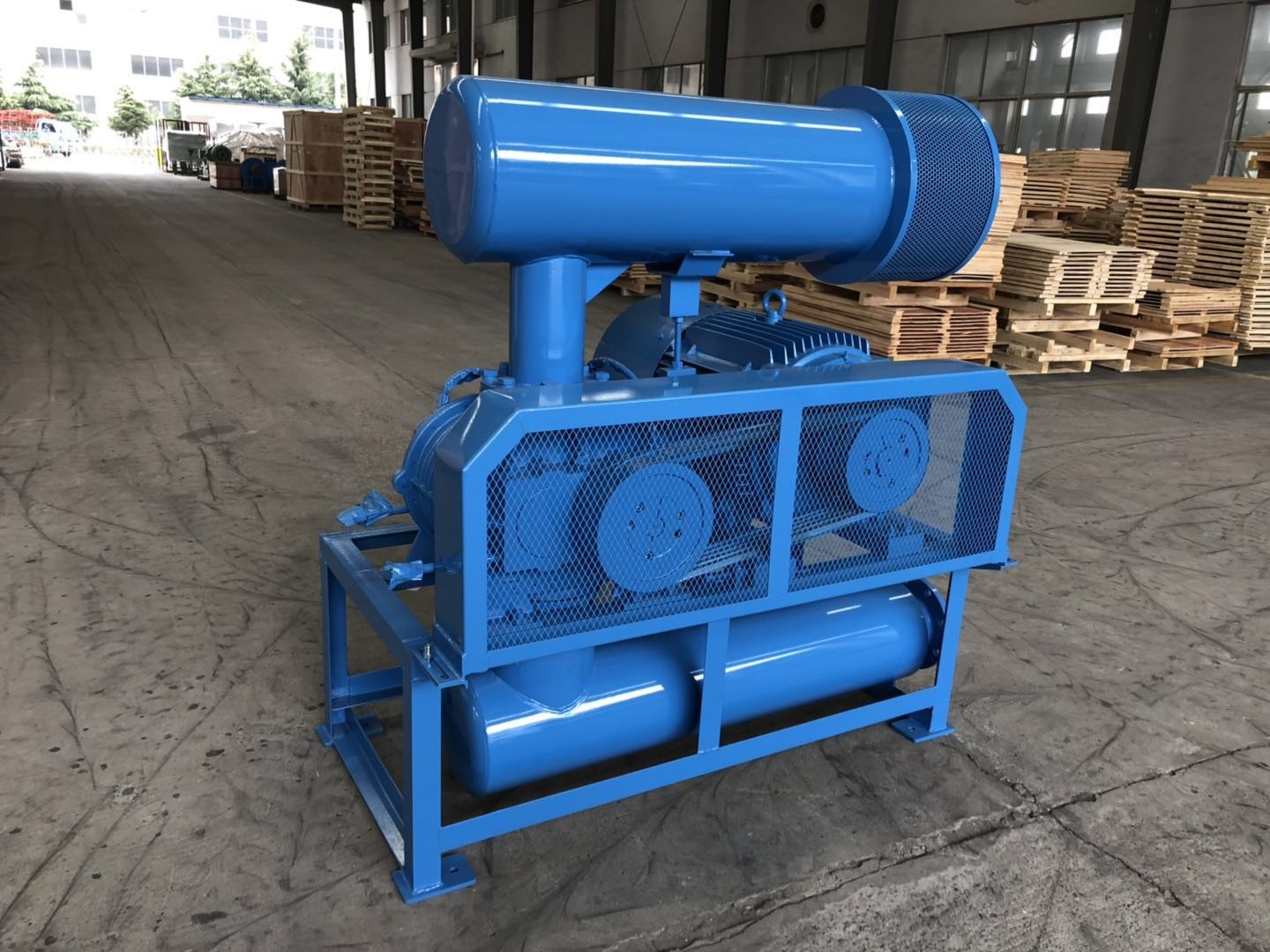

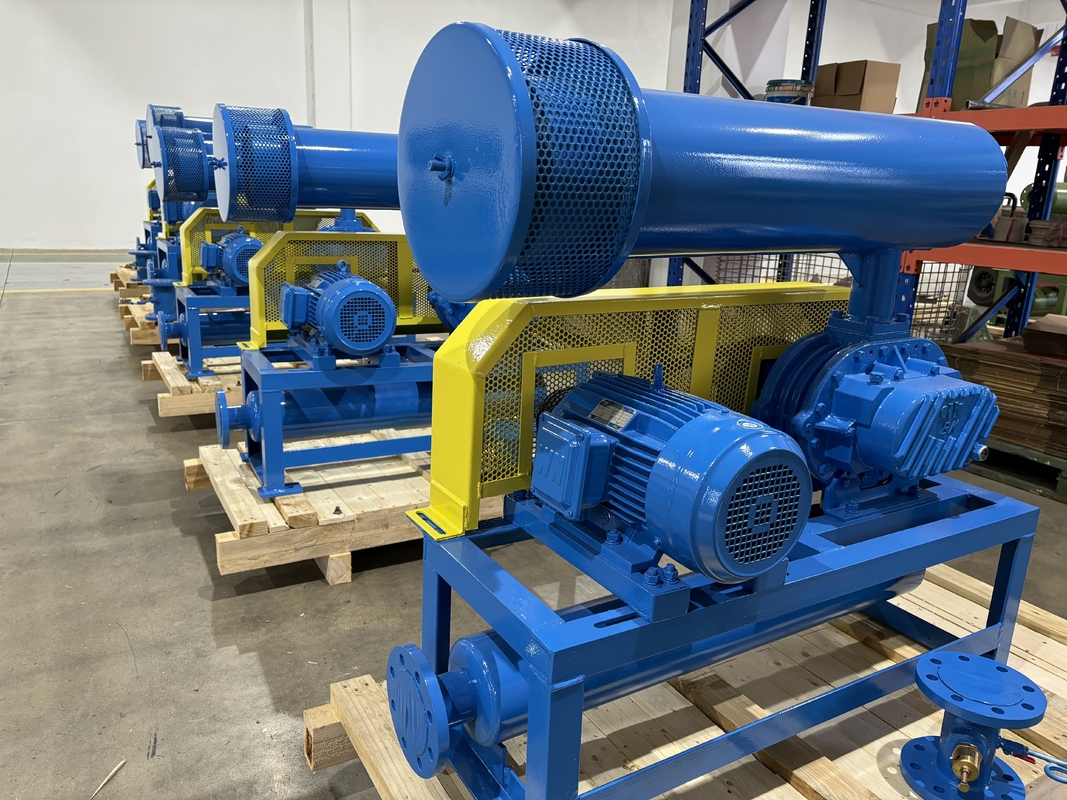

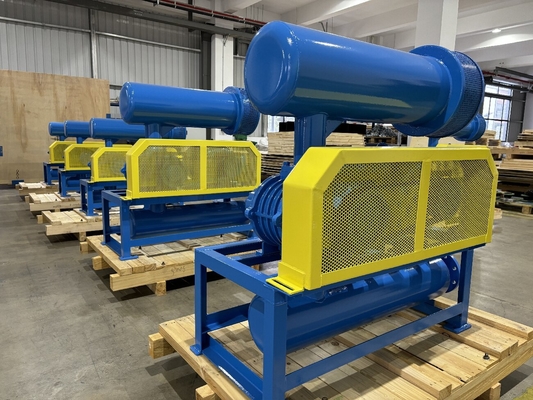

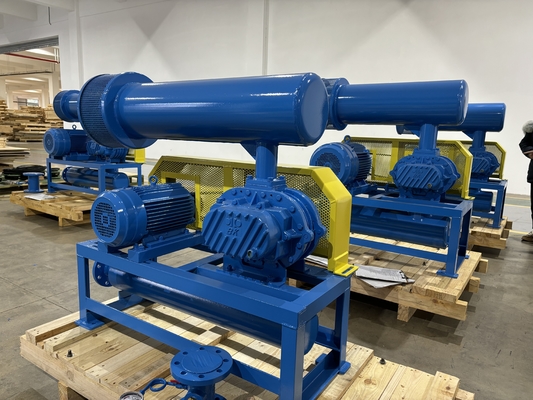

Dn250 15-132kw 80kpa arraiga la refrigeración por aire del ventilador rotatorio del lóbulo

Dn250 15-132kw 80kpa arraiga la refrigeración por aire del ventilador rotatorio del lóbulo

Dn250 15-132kw 80kpa arraiga la refrigeración por aire del ventilador rotatorio del lóbulo
Dn250 15-132kw 80kpa Roots Rotary Lobe Blower Air Cooling
Dn250 15-132kw 80kpa arraiga la refrigeración por aire del ventilador rotatorio del lóbulo
Datos del producto:
Lugar de origen: China
Nombre de la marca: BC
Certificación: ISO9001/ISO14001
Número de modelo: BC9020
Pago y Envío Términos:
Cantidad de orden mínima: 1 sistema
Precio: USD 7500-9960 / SET
Detalles de empaquetado: Caja de madera estándar de exportación
Tiempo de entrega: 5 a 20 días laborables, dependen de cantidad de la orden y de la especificación
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 50 juegos por mes
Contacto
Descripción detallada del producto
Tipo: Dislocación positiva, raíces tipo, transportación del aire Capacidad del aire: 26.99-81.37m3/min
Descargue la presión diferenciada: 10-80KPA Poder del motor: 15-90KW
Diámetro interior de la descarga: DN250 (10") Tipo de refrigeración: Aire
Uso:: Transportación de la aireación, de la repercusión, neumática, solicitada el tratamiento de aguas, el Materiales principales: Arrabio
Alta luz:

dn250 arraiga el ventilador rotatorio del lóbulo

,

80kpa arraiga el ventilador rotatorio del lóbulo

,

ventilador rotatorio del lóbulo de las raíces de la refrigeración por aire



Ventilador de las raíces del lóbulo DN250 tres, 15-132KW, ventilador rotatorio de la refrigeración por aire 80KPA





Porque los ventiladores han mejorado eficacia lleno-adibática así como eficacia volumétrica y proporcionan el aire maravilloso



características de la capacidad vs.pressure.



Modelo

BC9020

Capacidad del aire

26.99-81.37m3/min

Descargue la presión diferenciada

10-80KPA

Velocidad rotatoria

700-1500rpm

Tipo del motor

15KW-132KW

380/400/415/440V, 3PHASES, 50/60HZ, motor de la frecuencia también disponible

Marca del motor

Estándar: Motor de Siemens Beide o de Wannan

Motor de Siemens y de ABB para su opción

Tipo de la instalación

Estándar: tipo horizontal.



Tipo vertical disponible para su opción

Color Modificado para requisitos particulares, estándar de RAL6011

N.W. del ventilador sin el motor

1310 kilogramos

Tamaño que embala aproximadamente.

los 2.62*1.78*2.45m (length*width*height)





Características:

los ventiladores del tres-lóbulo 1.Because no necesitan el líquido refrigerador del agua dentro de la presión de levantamiento 80kpa.

2. Los engranajes helicoidales se adoptan para mucha transportación más estable.



3. Por la adopción de un perfil especial del rotor, la liquidación entre los rotores se puede llevar a cabo para ser constante,

cuál hace la eficacia incluso más alta.

4. La precisión de rotores es controlada completamente por la producción en masa en las máquinas exactas del NC. Además,

los rotores están casi libres de vibraciones puesto que son dinámicamente equilibrados en la etapa de la fabricación



ya.

5. Los engranajes de distribución del encendido helicoidales se adoptan no sólo para ampliar la vida del uso pero también para hacer ruido más bajo.



Hoja del parámetro


Modelo Diámetro portuario
(Milímetro)
Velocidad Capacidad de la entrada (m3/min) y poder del eje (kilovatios)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa
RPM m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio
BC9020 250 (10") 700 35,0412,1132,7218,9930,9325,3629,4829,05
850 43,7314,7141,4123,0639,6130,8038,1735,28
1000 52,4117,3050,1027,1248,3036,2346,8541,50
1150 61,1019,9058,7831,1956,9941,6755,5447,73
1250 66,8921,6364,5833,9062,7845,2961,3351,88
1400 75,5824,2273,2637,9771,4750,7370,0258,10
1500 81,3725,9579,0540,6977,2654,3575,8162,25




Modelo Diámetro portuario
(Milímetro)
Velocidad Capacidad de la entrada (m3/min) y poder del eje (kilovatios)
0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2
5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
RPM m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio
BC9020 250 (10") 700 28,1535,9126,9942,76
850 36,8343,6035,6851,93
1000 45,5251,3044,3661,0943,2670,8942,2880,68
1150 54,2158,9953,0570,2651,9581,5250,9792,79
1250 60,0064,1258,8476,3757,7488,6156,76100,86
1400 68,6971,8167,5385,5366,4399,2465,44112,96
1500 74,4876,9473,3291,6472,22106,3371,24121,03





Estructura del cuerpo principal del ventilador


Dn250 15-132kw 80kpa arraiga la refrigeración por aire del ventilador rotatorio del lóbulo 0





No.

Nombre de parte

Qty.



No.

Nombre de parte

Qty.



No.

Nombre de parte

Qty.

1

Pie

2



9

Cubierta de extremo izquierdo

1



17

El tanque de aceite

1

2

Perno del hexágono

4



10

Perno redondo

4



18

Engranaje

2

3

Sello antipolvo

1



11

Cubierta

1



19

Llave

2

4

Impeledor de la impulsión

1



12

Sello de aceite

4



20

Manga axial

2

5

Transporte

2



13

Cubierta de extremo derecho

1



21

Transporte

2

6

Impeledor conducido

2



14

Perno

16



22

Placa de cojinete

2

7

Taza del polvo

1



15

Respiradero

1



23

Cojín ajustable

varios

8

Entrerrosca de grasa

2



16

Perno

8



24

Nuez magnética

1





Dibujo de junta del paquete del ventilador



Dn250 15-132kw 80kpa arraiga la refrigeración por aire del ventilador rotatorio del lóbulo 1





Fuente estándar de alcance



1. ventilador desnudo del eje

2. presión aliviar la válvula

3. válvula de control de la oblea (tipo delgado)

4. silenciador de la entrada (con el filtro de aire)

5. silenciador del mercado

6. base pública (con la cubierta de la correa)

7. cojín de goma de la junta flexible y del choque

8. polea del motor

9. metro de la presión

10. V-correa

11 pernos y nueces y otras piezas de la conexión

12. motor eléctrico
