Fabricante profesional de diversas clases de ventiladores
 |
| Lugar de origen: | CHINA |
| Nombre de la marca: | B-TOHIN/BK |
| Certificación: | ISO9001 / ISO14001 |
| Número de modelo: | BKW9020S |
| Cantidad de orden mínima: | 1 sistema |
|---|---|
| Detalles de empaquetado: | CASO DE MADERA DE LA EXPORTACIÓN |
| Tiempo de entrega: | 30 DÍAS LABORABLES |
| Condiciones de pago: | L/C, T/T |
| Capacidad de la fuente: | 30 JUEGOS POR MES |
| Nombre: | Tres lóbulos de las raíces soplador | Flujo de aire: | 40Se trata de una medida de la capacidad de producción. |
|---|---|---|---|
| Presión: | 60 Kpa-100 Kpa | Paquete: | Casilla de madera |
| Tipo de refrigeración: | Agua | Grado automático: | Automático, semiautomático |
| Tipo de embalaje: | El caso | RPM del soplador: | 1000 a 1600 años |
| Aplicación: | Tratamiento de aguas residuales | Tipo de instalación:: | horizontal o vertical |
| Alta luz: | Tri ventilador de las raíces del lóbulo DN250,Tri ventilador de las raíces del lóbulo de la refrigeración por agua,ventilador de alta presión de las raíces 80Kpa |
||

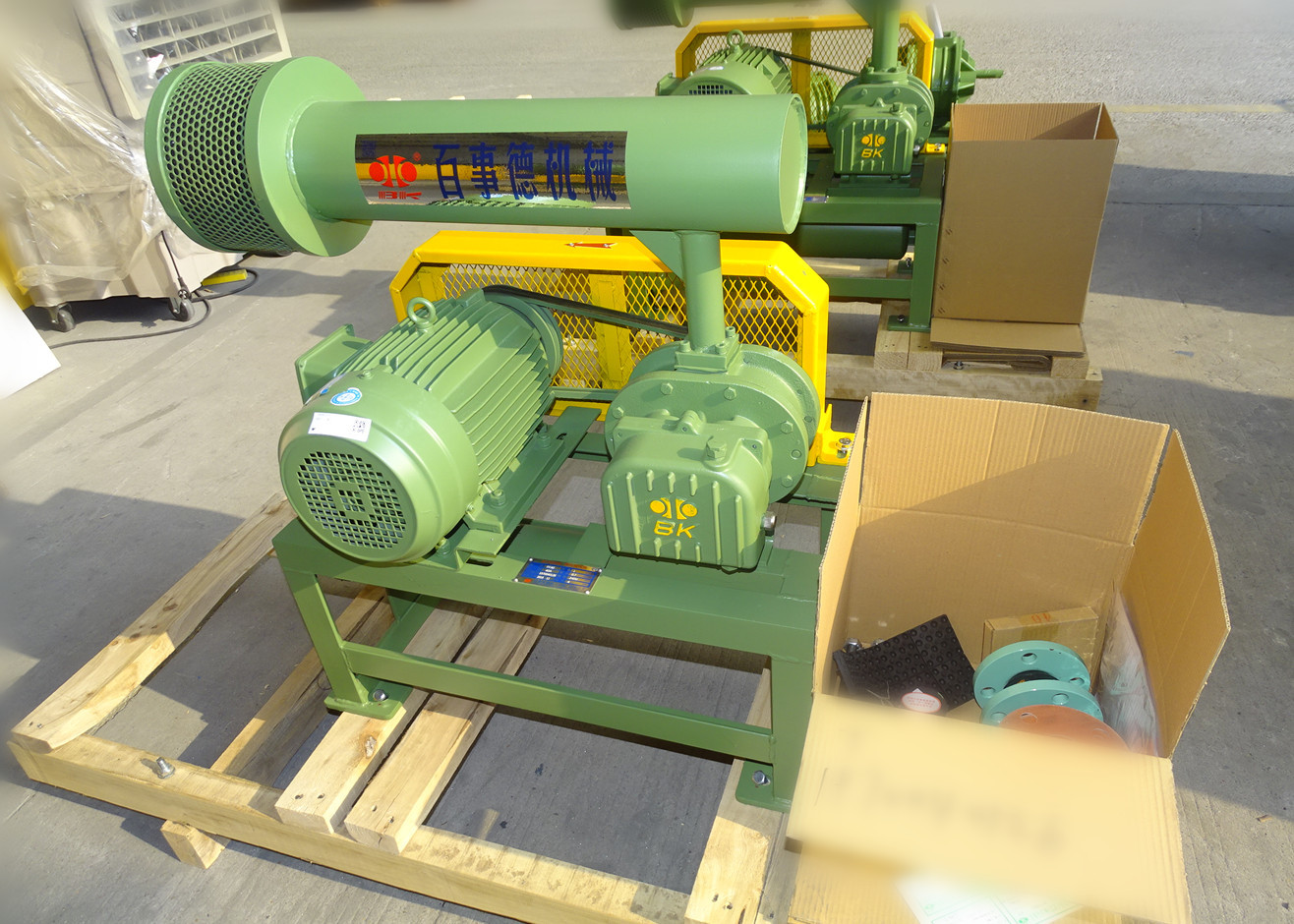

Refrigeración por agua del ventilador de las raíces de DN250 BKW9020S
El ventilador de las raíces de BKW9020S hereda la mayoría de los componentes de BK9020, él adopta la refrigeración por agua en llevar la cubierta, que puede reducir la temperatura del transporte al trabajar y prolongar la longevidad, él es tamaño agujereado es DN250, que puede generar una capacidad más grande conveniente para el uso de la fábrica del cemento y de la central eléctrica.
1. Tipo helicoidal engranajes de distribución del encendido para el buen funcionamiento
2. El acuerdo, flexibilidad en la instalación da a usuarios más opciones.
3. Estructura integral del impeledor y del eje para más estable y el buen funcionamiento
4. Adopte los sellos de petróleo importado hizo del caucho fluórico con gran resistencia de desgaste y resistencia da alta temperatura.
5. Vibración y consumo de energía de poco ruido, bajos.
Especificaciones:
| Descargue la presión diferenciada | 60-100KPA |
| Capacidad del aire | 40.72m3/Min-73.32m3/Min |
| Velocidad rotatoria | 1000rpm-1500rpm |
| Tipo del motor | 75KW-160KW 380/400/415/440V, 3PHASES, 50/60HZ |
| Marca del motor | Estándar: Motor de Siemens Beide o de Wannan Motor de Siemens y de ABB para su opción |
| Tipo de la instalación | Estándar: tipo horizontal. Tipo vertical disponible para su opción |
| N.W. del ventilador sin el motor | 1310 kilogramos |
| Tamaño que embala aproximadamente. | los 2.62*1.78*2.60m (length*width*height) |
Parámetros
| Modelo | Diámetro del puerto (milímetros) | Velocidad | Circulación de aire de la entrada (m3/min) y poder del eje (kilovatio) (m3/min) | |||||||||||
| 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 0.9kgf/cm2 | 1.0kgf/cm2 | Enfriamiento Agua |
|||||||||
| 6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | ||||||||||
| 0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||||
| RPM | m3/min | Kilovatio | m3/min | Kilovatio | m3/min | Kilovatio | m3/min | Kilovatio | m3/min | Kilovatio | L/min | |||
| BKW9020S | 200 (8") | 1000 | 44,70 | 59,00 | 43,60 | 65,83 | 42,58 | 72,66 | 41,62 | 79,49 | 40,72 | 86,33 | 15 | |
| 1050 | 47,61 | 61,95 | 46,52 | 69,12 | 45,50 | 76,29 | 44,54 | 83,47 | 43,64 | 90,64 | ||||
| 1150 | 53,50 | 66,49 | 52,57 | 74,19 | 51,71 | 81,89 | 50,90 | 89,59 | 50,13 | 97,29 | ||||
| 1250 | 59,17 | 72,27 | 58,24 | 80,64 | 57,37 | 89,01 | 56,56 | 97,38 | 55,79 | 105,75 | ||||
| 1400 | 67,66 | 80,94 | 66,73 | 90,32 | 65,86 | 99,69 | 65,05 | 109,07 | 64,28 | 118,44 | ||||
| 1500 | 73,32 | 86,72 | 72,39 | 96,77 | 71,52 | 106,81 | 70,71 | 116,86 | 69,94 | 126,90 | ||||
| 1600 | 78,98 | 92,51 | 78,05 | 103,22 | 77,19 | 113,93 | 76,37 | 124,65 | 75,60 | 135,36 | ||||
Descripción de las piezas del ventilador:
| Cubierta | Hecho del arrabio HT200 Estructura SIN FIN adoptada para mejorar la eficacia, de una sola vez trabajado a máquina por el centro del CNC con la alta precisión |
| Rotor (eje e impeledor) | Hecho del arrabio QT500 El impeledor y el eje se echa como partición integral. Adopción de la alisadora del NC para que el trabajar a máquina alcance la alta precisión |
| Transporte del extremo del engranaje | Hecho de GCr15 Marca de NSK, rodamiento de bolitas angular del contacto de la doble-fila, capaz de apoyar la carga axial |
| Transporte del extremo de la impulsión | Hecho de GCr15 Marca de NSK, rodamiento de rodillos cilíndrico |
| Engranaje | Hecho de 20CrMnTi Estructura biselada para más suavemente correr |
| Sello de aceite | Hecho del caucho del fluoro lleva temperatura alta y tiene una vida más larga. |
Principio de funcionamiento
El ventilador de las raíces es un ventilador del cubage, y descarga una cantidad fija de aire en proporción a su velocidad de rotación. Cada rotación, allí es dos lóbulos para acabar tres veces que absorben y dischargeing el aire. Comparado con el ventilador de dos lóbulos, está de menos pulsos del aire, cambio de carga, más de alta resistencia más pequeño, más de poco ruido y vibración.
Dos ejes del paraller tienen tres lóbulos por cada uno, todos los lóbulos guardan la pequeña liquidación con uno a y conteniendo dentro. Cada rotatiomn de los lóbulos, cierto aire será absorbido en la entrada y la forma transfeered la vivienda superficie interior al puerto del diacharge del ventilador.
Dos ejes serán dados vuelta por los engranajes de distribución del encendido, ningún cualquier tacto entre los lóbulos, así que puede ser dado vuelta en la velocidad sin ninguna lubricación dentro. Tiene el chaaracteristics siguiente: simplemente configuración; funcionamiento suavemente; estabilización del buen funcionamiento. Se ha aplicado extensamente en diversas industrias.
Agua de enfriamiento:
El agua potable sin materiales extranjeros se requiere.
La temperatura del agua será menos del ℃ 40.
