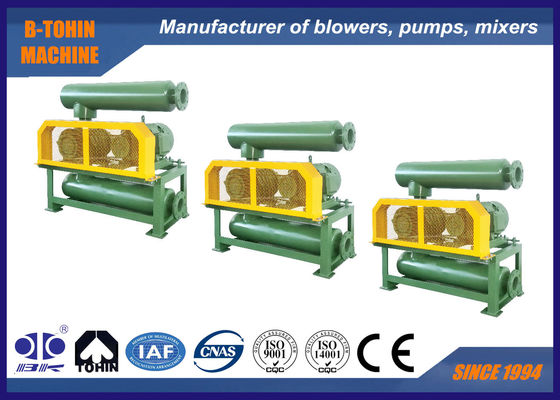

DN100 4 ∙ 8.7 m3/min -60KPA 18.5KW Presión negativa de aire de refrigeración de las raíces bomba de soplado

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	BK
Certificación:	ISO9001/ISO14001
Número de modelo:	BV100H

Pago y Envío Términos:

Cantidad de orden mínima:	1 sistema
Precio:	Negociable
Detalles de empaquetado:	El ventilador de madera estándar de las raíces de la serie del caseAbout BKW BKW de la exportación h
Tiempo de entrega:	5 a 20 días laborables, dependen de cantidad de la orden y de la especificación
Condiciones de pago:	L/C, T/T
Capacidad de la fuente:	80 sistemas por mes

Contacto

Descripción detallada del producto

Tipo:	Saucción de vacío, Tipo de raíces	Capacidad de aire:	6.1-10.15 m3/min
Presión diferencial de descarga:	-50 KPA ~ 65 KPA	potencia del motor:	11-15/18.5-22/30KW
Alza de descarga:	DN100 ((4")	Tipo de enfriamiento:	Aire
Tipo impulsado:	conducido por motor, conectado por la correa y la polea	Velocidad:	RMP de 1400 a 2050
Potencia del eje:	9.76-16.58KW	peso:	266 kg
Resaltar:	Bomba del ventilador de las raíces 18.5KW , Bomba del ventilador de las raíces DN100 , Bomba del ventilador de las raíces de -65KPA

Bomba de vacío tipo Roots DN100, soplador de presión negativa, 6.1-10.15m3/min, -65KPA, 11-15KW

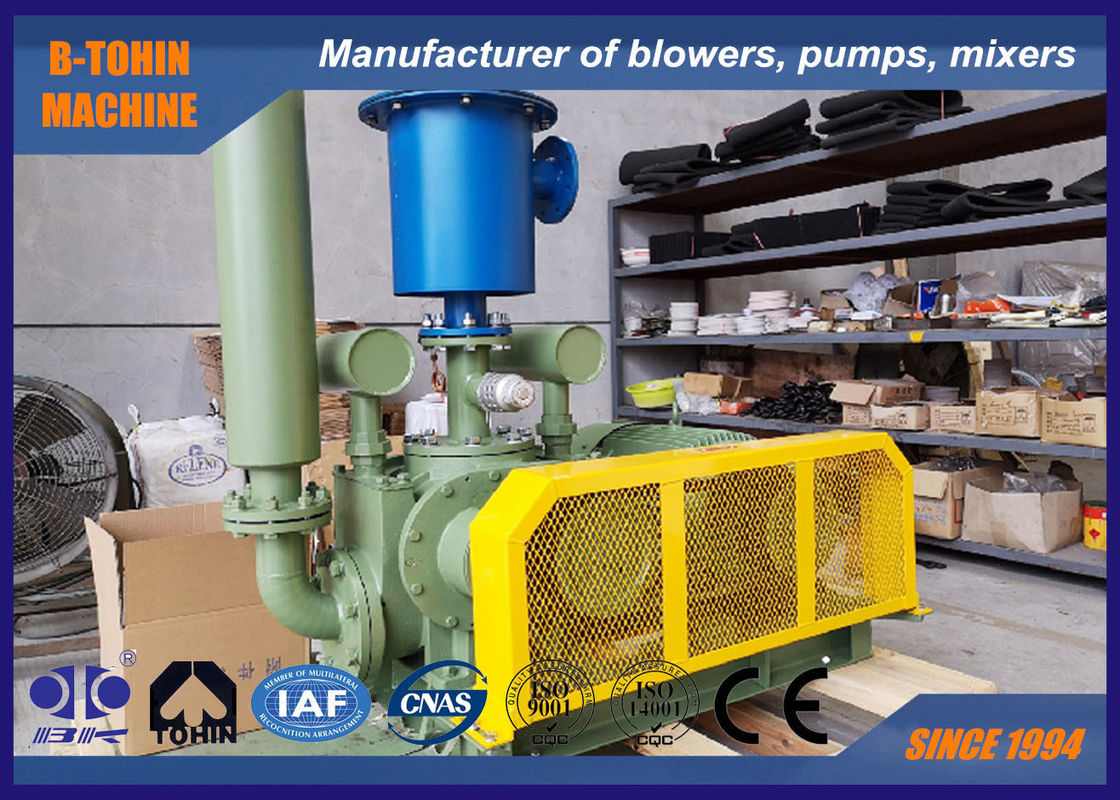

Acerca del soplador de vacío BV100H

El soplador de vacío BV100H es un tipo de bomba de aire de desplazamiento tipo Roots. Puede alcanzar una bomba de vacío de -65KPA. Es ampliamente utilizado para el transporte de aire al vacío y se caracteriza por un rendimiento estable y una excelente eficiencia volumétrica.

Especificaciones

Modelo	BV100H
Capacidad de aire	6.1-10.15m³/min
Presión diferencial de descarga	-50 ~ -65KPA
Velocidad de rotación	1400-2050rpm
Tipo de motor	11-15/18.5-22/30KW 380/400/415/440V, 3 FASES, 50/60HZ
Tipo de instalación	Estándar: tipo vertical
Peso neto del soplador sin motor	266kg

Hoja de parámetros

Modelo	Velocidad	Capacidad de entrada (m3/min) y potencia del eje (KW)
		-0.5kgf/cm²		-0.55kgf/cm²		-0.6kgf/cm²		-0.65kgf/cm²
		-5000mmH2O		-5500mmH2O		-6000mmH2O		-6500mmH2O
		-0.05Mpa		-0.055Mpa		-0.06Mpa		-0.065Mpa
	rpm	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW
BV100H	1400	6.21	9.76	6.1	10.28
Diámetro de puerto: DN100(4")	1550	7.12	10.8	7.00	11.38
	1750	8.33	12.2	8.21	12.85	8.1	13.5
	1850	8.94	12.9	8.82	13.59	8.7	14.27
	2050	10.15	14.29	10.03	15.05	9.91	15.82	9.72	16.58

Dibujo de ensamblaje del paquete del soplador

DN100 4 ∙ 8.7 m3/min -60KPA 18.5KW Presión negativa de aire de refrigeración de las raíces bomba de soplado 0

Tamaño de la dimensión

Hoja de dimensiones de contorno BV-H																					Unidad:mm
Tipo	Diámetro de puerto	Potencia del motor(kw)	A	B	B1	C	D	E	F	G	J	K	M	N	0	P	W	Q	T	U	n-M16×h	Peso (kg)
BV100H	(4")	11~15	920	720	360	100	108	900	230	150	132	183	316	274	410	460	186	25	1742	462	6-M16×400	266
		18.5～22	950	700	350	125								304	440	490
		30	1030	800	400	115								394	530	580
Los accesorios estándar incluyen: silenciador de admisión, silenciador de salida, manómetro de presión negativa, base, cubierta de correa, válvula de alivio de vacío, correa triangular.
El peso anterior es solo para accesorios estándar, sin incluir el motor.
