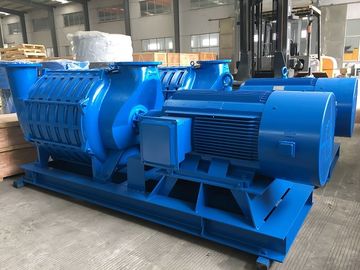

Soplador centrífugo multietapa tipo D 98KPA de presión de entrada para tratamiento de agua
Principio del ventilador centrífugo multietapa
Soplador centrífugo, su principio es depender del impulsor para aumentar la presión del gas, el
motor impulsa el impulsor del ventilador a girar, los gases entre el impulsor giran y bajo la acción de la fuerza centrífuga
lanza el gas, aumenta el caudal de gas, la energía cinética del gas se convierte en presión estática en el flujo
de energía, y luego con la presión del fluido, puede hacer que la presión estática se convierta en velocidad, el gas
descarga a través del puerto de ventilación.
Diagrama de organización del equipo
Mejora del rendimiento del ventilador centrífugo multietapa
1,lubricaciónsistema
Puede mejorar la condición de lubricación del rodamiento y prolongar la vida útil del rodamiento.
2,Linealidad del rotor
La eficiencia del ventilador centrífugo multietapa aumenta entre un 3% y un 5%, y el aumento de temperatura del
ruido y del ventilador se reduce optimizando el diseño de la linealidad del impulsor del ventilador centrífugo multietapadesde
el flujo binario al flujo trino.
El modo de regulación del ventilador centrífugo multietapa.
1,flujo ajustable
El soplador centrífugo multietapa puede ajustar el caudal (50%--100%) a través de la válvula de mariposa de entrada,
y también puede ajustar el caudal ajustando la velocidad del motor de frecuencia variable, y el rango puede ser
hasta un 40%, lo que ahorra energía de manera efectiva.
2,presión ajustable
La presión del soplador centrífugo multietapa se puede ajustar ajustando la velocidad del motor.
Diseño de tuberías del equipo
Especificaciones
| Modelo |
Caudal de entrada m³/min |
Presión de entrada kPa |
Temperatura de entrada °C |
Presión de ajuste |
Velocidad r/min |
Potencia del eje kW |
Potencia del motor kW |
Peso (sin motor) KG |
| kPa |
mmH₂O |
| D20-1.4 |
20 |
98 |
20 |
39.2 |
4000 |
2950 |
20 |
30 |
2200 |
| D20-1.5 |
20 |
98 |
20 |
49 |
5000 |
2950 |
24 |
30 |
2300 |
| D20-1.6 |
20 |
98 |
20 |
58.8 |
6000 |
2950 |
29 |
37 |
2600 |
| D20-1.7 |
20 |
98 |
20 |
68.6 |
7000 |
2950 |
34 |
45 |
3000 |
ventaja competitiva
La empresa adopta la mejora continua como nuestra búsqueda eterna: Satisfacer a los clientes es nuestra promesa invariable como su
teniente y ha ganado un alto crédito en el mercado. La empresa obtuvo con éxito el certificado de empresa de alta tecnología.
El honor pertenece al pasado. ¡Trabajaremos más duro para diseñar y fabricar productos más perfectos para
satisfacer a todos los clientes de todo el mundo y haremos más dedicación a nuestra industria de mecanismos!
B-tohin Machine (Jiangsu) Co., Ltd es una empresa conjunta sino-extranjera fundada en noviembre de 1994.
La empresa se dedica a la producción y venta de ventiladores centrífugos durante dos décadas. Durante la producción,
la empresa adopta equipos y tecnología avanzados del extranjero, y utiliza un tipo avanzado de gestión de calidad
para gestionar la empresa. Todos los productos se utilizan ampliamente en protección ambiental,
electricidad, obras de riego, industria química, construcción, suministro de alimentos, transporte de gas, etc.
