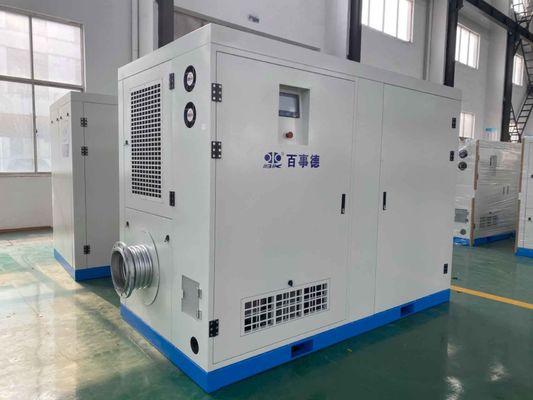

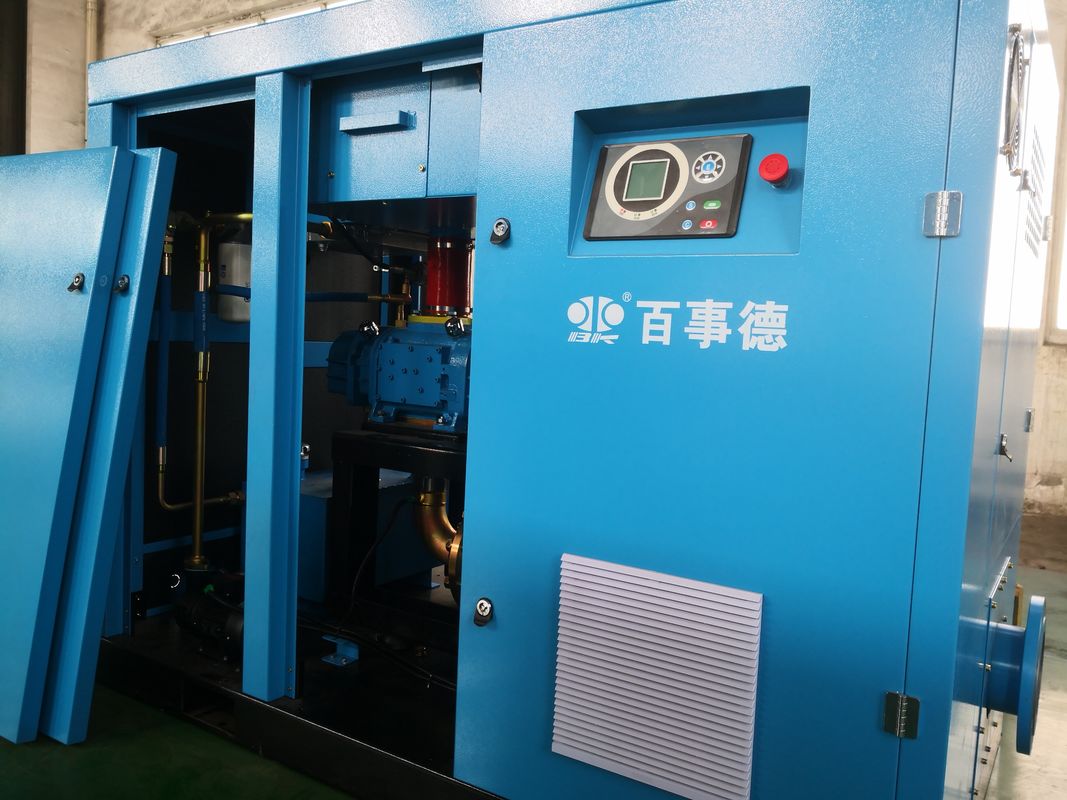

Ventilador de rosca de alta presión de VFD con el motor del imán permanente

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	B-TOHIN
Certificación:	ISO9001 / ISO14001
Número de modelo:	BLG210RA

Pago y Envío Términos:

Cantidad de orden mínima:	1 sistema
Detalles de empaquetado:	CASO DE MADERA DE LA EXPORTACIÓN
Tiempo de entrega:	30 días laborables
Condiciones de pago:	L/C, T/T
Capacidad de la fuente:	30 JUEGOS POR MES

Contacto

Descripción detallada del producto

Descripción:	Bloqueador de tornillos BLG210RA	presión:	160-200Kpa
Flujo de aire:	20Se trata de una medida de la capacidad de producción.	Paquete:	caja de madera
Potencia del motor:	75 kW a 132 kW	Tipo de refrigeración:	Aceite de oliva
El puerto Dia.:	DN250	Velocidad del soplador:	2800 a 4800 rpm
Resaltar:	ventilador de rosca de alta presión , Ventilador de rosca de VFD , ventilador gemelo del tornillo del motor del imán permanente

Bloqueador de tornillos BLG210RA

Principio de trabajo
1Comienza la succión.
2La succión termina y comienza la compresión.
3Durante la compresión
4La compresión termina y comienza la descarga de aire.

Ventilador de rosca de alta presión de VFD con el motor del imán permanente 0

Características

Ahorro de energía
Gracias al principio de compresión adiabática, la eficiencia total del soplador de tornillos sin aceite supera el 75%, ahorrando más del 20% al 35% de energía que el soplador de raíces.El soplador se caracteriza por una mayor presión de descarga y pulso de presión más baja.

Bajo ruido
El ruido aerodinámico del rotor de tornillo es muy pequeño, y la salida suave elimina la liberación repentina de aire interno, y la entrada ondulada y la salida de aire minimizan las fluctuaciones del flujo de aire,Así que el ruido es menor que el de los sopladores tradicionales.

Es inteligente.
Control inteligente PLC, control remoto y varios métodos de comunicación son convenientes para el funcionamiento y la gestión

Bajo coste
El diseño estructural optimizado permite la durabilidad del producto con un menor consumo. Tampoco se requiere una infraestructura especial debido al funcionamiento suave y a la pequeña carga de la unidad.

Parámetros

La lubricación por fuerza	Rango de presión	100 a 200 KPa	Rango de flujo de aire	3 a 200 m3/min	Rango de potencia	11 a 500 kW
- No, no es así.	Modelo	Diámetro	Presión de escape (KPa)	Flujo de aire (m3/min)	Potencia del motor (Kw)	Velocidad del cuerpo principal (rpm)
1	Se aplicará el procedimiento siguiente:	DN 150	Entre 100 y 150	3.0 a 6.8	11 al 22	Entre 3500 y 6000
2	Se trata de un sistema de control de las emisiones de gases de escape.			4.0 a 9.4	11 a 30	Entre 3500 y 6000
3	Se aplicará el procedimiento siguiente:			11.2-23. ¿Qué quieres decir?1	Entre 30 y 75	2800 a 5000
4	Se aplicará el procedimiento siguiente:			15.3-315	Entre 30 y 90	2800 a 5000
5	Se aplicará el procedimiento siguiente:	DN 250	Entre 100 y 150	22.6 a 45.8	45 a 110	2600 a 4800
6	Las condiciones de las pruebas de seguridad se especifican en el anexo II.	DN 250	Entre 100 y 150	28.2-56. ¿Qué quieres decir?6	55 a 132 años	2600 a 4800
7	Se aplicará el procedimiento siguiente:	DN300	Entre 100 y 150	55.3-98. ¿Qué quieres decir?9	110 a 250	2000 a 3300
8	Se aplicará el procedimiento siguiente:	DN350	Entre 100 y 150	101.2-196. ¿Qué quieres decir?4	220 a 480	1800 a 3100
9	Las condiciones de los vehículos de las categorías A y B serán las siguientes:	DN 150	160 a 200	10.5-21. ¿Qué quieres decir?1	Entre 45 y 75	Entre 3000 y 5000
10	Se aplicará el procedimiento siguiente:	DN 150	160 a 200	14.8-28.9	45 a 110	Entre 3000 y 5000
11	Se aplicará el método de ensayo.	DN 250	160 a 200	20.54 y 42.1	75 a 132 años	2800 a 4800
12	Se aplicará el procedimiento de clasificación de los vehículos.	DN 250	160 a 200	28.1-53. ¿Qué quieres decir?6	75 a 160	2800 a 4800
13	Se aplicará el método de ensayo.	DN300	160 a 200	52.1 a 95	160 a 315	2200 a 3300

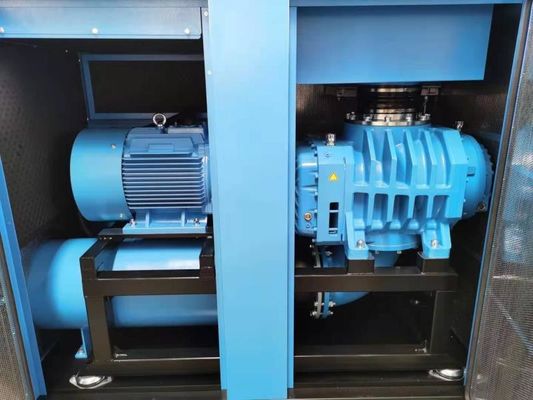

Descripción de las partes del soplador

Cuerpo principal del soplador de tornillo de eje	diseño del rotor de perfil de alta eficiencia ● adoptar un engranaje sincrónico y un engranaje de transmisión de precisión estándar nacional de grado 5 ● Diseño innovador de los rodamientos de tornillo, rodamiento radial fijo y rodamiento de empuje adoptado para aumentar la vida útil ● separación de aceite y gas entre la cámara de compresión y la cámara de lubricación, realizada por sello de laberinto + sello de anillo de carbono, que garantiza la descarga de aire puro.
Motor de magnetos permanentes	Propiedades magnéticas, no se necesita energía externa para mantener su campo magnético ● Alta eficiencia y ahorro de energía, se puede alcanzar una eficiencia media del 75% al 80% en el rango de velocidades de 1500-6000 r/min. ● Una alta precisión en la regulación del voltaje puede prolongar la vida útil de la batería. ● No hay cepillos, ni anillos colectores ni chispas durante el funcionamiento, por lo que no hay interferencias inalámbricas, lo que mejora enormemente el rendimiento del funcionamiento.
Sistema de lubricación con aceite	Sistema de refrigeración de lubricación de circulación forzada más fiable diseñado por separado ● sistema avanzado de circuito de aceite compuesto por bomba de aceite, refrigeración de aceite y filtro de aceite ● La baja temperatura del aceite permite una mayor vida útil de los rodamientos y engranajes
Sistema de control del funcionamiento	Instrumento integrado de vigilancia de la estación, módulo de control de la señal, inversor, pantalla táctil, etc., sin necesidad de instalación adicional ● se optimiza la selección de los componentes de conducción y se puede lograr una mayor eficiencia mediante la configuración precisa de los parámetros ● Completar las funciones de control y protección automáticos, y realizar el control en línea y el control remoto al mismo tiempo ● Una variedad de modos de funcionamiento, que permiten a los usuarios ajustar el funcionamiento para que sea un modo de ahorro de energía según los cambios en las condiciones de trabajo

Alcance del suministro

Las partidas	Descripción	Unidad	¿Cuánto tiempo?	Las observaciones
1	Cuerpo principal del soplador	conjunto	1
2	El motor	conjunto	1	VFD
3	Ventilador de enfriamiento	conjunto	1
4	Intercambiador de calor	conjunto	1
5	Filtro de aire	conjunto	1
6	Filtro de aceite	conjunto	1
7	Válvula de presión	conjunto	1
8	Bomba de aceite	conjunto	1
9	Tubo de conexión	Pcs.	1
10	Contactor	conjunto	1	Siemens o Schneider
11	Las demás máquinas	conjunto	1	La RMQ de Taiwán
12	Recinto	conjunto	1
13	Válvula de retención	conjunto	1
14	De acero inoxidable	conjunto	1
15	Válvula de alivio	conjunto	1
