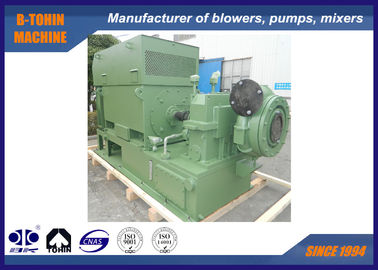

Ventiladores centrífugos de la sola etapa DN400 con el impeledor aéreo de la aleación de aluminio

Ventiladores centrífugos de la sola etapa DN400 con el impeledor aéreo de la aleación de aluminio

    • DN400 Single Stage Centrifugal Blowers with Aerial Aluminum Alloy impeller
    • DN400 Single Stage Centrifugal Blowers with Aerial Aluminum Alloy impeller
  • DN400 Single Stage Centrifugal Blowers with Aerial Aluminum Alloy impeller

    Datos del producto:

    Lugar de origen: China
    Nombre de la marca: BK
    Certificación: ISO9001/ISO14001
    Número de modelo: GS210-1.7

    Pago y Envío Términos:

    Cantidad de orden mínima: 1 set
    Precio: Negotiation
    Detalles de empaquetado: caso de madera estándar de la exportación
    Tiempo de entrega: 20-40 días laborables, dependen de cantidad de la orden y de la especificación
    Condiciones de pago: L / C, T / T
    Capacidad de la fuente: 10 juegos por mes
    Contactar ahora
    Descripción detallada del producto
    Capacidad del aire: 210m3/min Presión diferenciada de la descarga: 80kpa
    Poder del motor: 355KW Diámetro interior de la descarga: DN400 (14")
    tipo de enfriamiento: Agua Impulsada por tipo: acoplamiento
    Materiales del impeledor: Aleación de aluminio aérea


    Ventilador centrífugo de la sola etapa DN400, impeledor aéreo de la aleación de aluminio




    Sobre el GS

            El ventilador centrífugo de alta velocidad de velocidad única es el nuevo producto que diseñó por la máquina de B-Tohin.   El funcionamiento neumático y el diseño estructural de la serie de productos ha alcanzado el nivel avanzado
    de productos similares en el país y en el extranjero. Los ventiladores son ampliamente utilizados en el tratamiento de aguas de aguas residuales, metalurgia,
    fluidificación de la caldera de circulación de la cama de la fluidificación en la central eléctrica, desulfurización del gas de escape, farmacia,
    aumentador de presión del gas y así sucesivamente.




    Especificaciones


    Modelo no.

    GS210-1.8

    Presión diferenciada de la descarga

    80KPA

    Poder del motor

    355KW

    Capacidad del aire

    210m3/min

    Tipo del motor

    380/400/415/440V/6KV/10KV, 3PHASES, 50/60HZ

    Marca del motor

    Estándar: Motor de Siemens Beide o de Wannan
    Siemens y motor de ABB para su opción





    Usos

    a. Para la industria del cemento: cemento que transporta el ventilador, la ventilación, el etc.
    b. Para el sistema de tratamiento de aguas residuales: ventilador de la aireación, ventilador de repercusión, etc.
    c. Para la transportación neumática: a transportar los materiales del polvo, tales como harina, cemento, arena, grano, etc.
    d. Para la recogida del polvo, la limpieza del polvo, la ventilación en alguna fábrica, el hospital, los edificios, el etc.
    e. Para la planta de Electric Power: gas que transporta, aumento del oxígeno, ventilación, limpieza del polvo, etc.




    Tecnología clave


    1. Dispositivo de la paleta de guía de entrada

    • posición-en el frente del impeledor del ventilador
    • Función-No solamente para ajustar la capacidad del ventilador dentro del 45% - 100%, pero también para asegurar el ventilador para alcanzar la eficacia más alta dentro de ajustar alcance, especialmente cuando parámetros de la operación que se desvían de los datos diseñados (baja temperatura o presión baja).
    • operación Ajustar-automática o manual haciendo clic la pantalla táctil en la caja de control del ventilador. Bajo operación automática, la paleta de guía de entrada es ajustada por el operador eléctrico en un ratio del sistema después de que reciba la señal de 4-20mA DC, mientras que bajo condición de la operación manual o del mantenimiento, la paleta se ajusta manualmente.
    Ventiladores centrífugos de la sola etapa DN400 con el impeledor aéreo de la aleación de aluminio

    2. Diseño maduro del volute




    Funcionamiento neumático confiable, eficacia alta, eficacia multivariable del 85%.

    Ventiladores centrífugos de la sola etapa DN400 con el impeledor aéreo de la aleación de aluminio

    3. Impeledor de la eficacia alta

    • La curva para el impeledor es el repetirse seleccionado para simular condiciones de trabajo en el ordenador, y una mejor colocación para el flowage real del gas.
    • Hecho de la aleación de aluminio aérea o del acero inoxidable, doblado posterior de la trayectoria abierta (el ángulo de inmersión más pequeño de 6 grados), multa superficial trabajada a máquina.
    Ventiladores centrífugos de la sola etapa DN400 con el impeledor aéreo de la aleación de aluminio

    4. Estructura de la caja de engranajes elevador y transporte de la alta confiabilidad



    • La caja de engranajes está de horizontal – estructura partida, cubierta del volute conectada con una cubierta más baja y separada de la cubierta superior, a través de la cual acorte el tiempo requerido para descargar la cubierta de caja.

    • El eje de alta velocidad adopta la pérdida mecánica dura de la tecnología del disco del empuje, de gran eficacia y baja confirmada por la línea contacto.
    • Transporte adoptado para el engranaje grande, transporte de la elipse (dislocación) del inclinable-cojín para el engranaje de alta velocidad.
    • El eje del ventilador y del engranaje se hace del acero y de apropiado de forja sometido a un tratamiento térmico grinded. Cada velocidad crítica horizontal está dentro del ámbito del ±15% que la velocidad normal, y la velocidad de la resonancia de la torsión está dentro del ámbito del ±10% que la velocidad corriente, todas las piezas de rotación es equilibrada dinámico.
    • El engranaje elevador es de tipo helicoidal paralelo de AXIS con el pequeños engranaje y eje de rotación integrales.

    • Hecho de superficie-apagar el acero de aleación de la forja y grinded exacto, el índice del servicio del engranaje es 1,8 por lo menos.
    Ventiladores centrífugos de la sola etapa DN400 con el impeledor aéreo de la aleación de aluminio

    5. Conducción de alta precisión del engranaje

    • Engranaje del grado más de alta calidad adoptado
    • El grado de la precisión del engranaje se estabiliza en ISO1328 5~4
    • El grado de la precisión más alta puede alcanzar 3.
    •  Grado de la precisión igual al AGMA o al estruendo estándar
    Ventiladores centrífugos de la sola etapa DN400 con el impeledor aéreo de la aleación de aluminio

    6. Conexión entre el impeledor y el eje de alta velocidad

    • Adopte el tipo de conexión de llave recta de la fin-cara (perno) y de eje triangular
    • El poder más alto puede ser alcances transferidos 3.000 kilovatios.
    • Conveniente en la junta y desmontar sin daño a las piezas
    Ventiladores centrífugos de la sola etapa DN400 con el impeledor aéreo de la aleación de aluminio

    7. Sellos del alto rendimiento

    • El material de sellos es aleación de la textura suave. (sello espiral adoptado)
    • Función confiable, vida de servicio larga
    • Ningún problema de la salida
    • Bajo costo requerido para el mantenimiento, conveniente en el reemplazo
    • Consumo de energía bajado por ninguna fricción





    Resultado de la operación

    • La característica más llamativa del ventilador del GS es rendimiento energético.

    A partir del 1 de marzo de 2009, hemos comenzado el funcionamiento de ensayo de un ventilador (modelo: GS160) en depuradora de aguas residuales de Qiting.



    Comparando con dos ventiladores cada uno de las raíces de la capacidad 80m3/min y del poder 132kW del motor actuado antes, cada mes 30000 RMB ha sido uso posterior ahorrado del ventilador centrífugo de alta velocidad de una sola sección del GS, aunque no está en la operación a carga plena.

    • Más seguro y más conveniente

    Lleno-automático controlado con cada avería registrada, más conveniente para el operador

    •  De poco ruido

    Ventiladores centrífugos de la sola etapa DN400 con el impeledor aéreo de la aleación de aluminioVentiladores centrífugos de la sola etapa DN400 con el impeledor aéreo de la aleación de aluminio

    Otras imágenes de la instalación:
    Ventiladores centrífugos de la sola etapa DN400 con el impeledor aéreo de la aleación de aluminio    Ventiladores centrífugos de la sola etapa DN400 con el impeledor aéreo de la aleación de aluminio




    Dibujo de junta del paquete del ventilador
    Ventiladores centrífugos de la sola etapa DN400 con el impeledor aéreo de la aleación de aluminio

    Fuente estándar de alcance

    1. Cuerpo principal del ventilador
    2. Paleta de guía de entrada
    3. Silenciador de la entrada
    4. Junta flexible del acero inoxidable
    5. Caja de engranajes de alta velocidad
    7. Válvula de escape
    8. Válvula de control
    9. Bastidor base
    10. Sistema del lubricante
    11. Caja de control del PLC
    12. Motor
