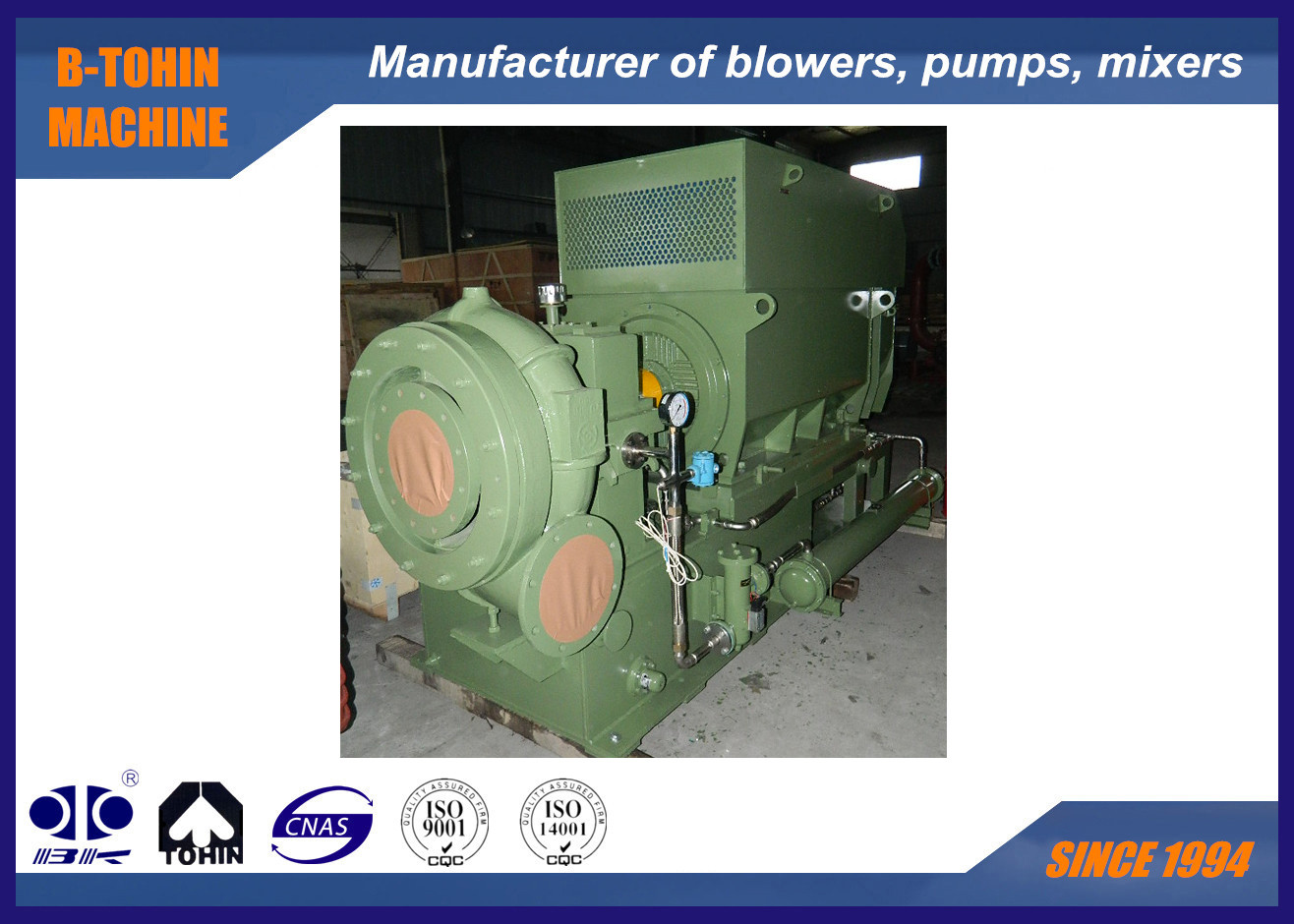

tipo centrífugo de la refrigeración por agua de los ventiladores 9600m3/h de la sola etapa 250KW

tipo centrífugo de la refrigeración por agua de los ventiladores 9600m3/h de la sola etapa 250KW

  • tipo centrífugo de la refrigeración por agua de los ventiladores 9600m3/h de la sola etapa 250KW
  • tipo centrífugo de la refrigeración por agua de los ventiladores 9600m3/h de la sola etapa 250KW
  • tipo centrífugo de la refrigeración por agua de los ventiladores 9600m3/h de la sola etapa 250KW
tipo centrífugo de la refrigeración por agua de los ventiladores 9600m3/h de la sola etapa 250KW
Datos del producto:
Lugar de origen: China
Nombre de la marca: BK
Certificación: ISO9001/ISO14001
Número de modelo: GS180-1.7
Pago y Envío Términos:
Cantidad de orden mínima: 1 set
Precio: Negotiation
Detalles de empaquetado: caso de madera estándar de la exportación
Tiempo de entrega: 20-40 días laborables, dependen de cantidad de la orden y de la especificación
Condiciones de pago: L / C, T / T
Capacidad de la fuente: 10 juegos por mes
Contacto
Descripción detallada del producto
Capacidad del aire: 180m3/min Presión diferenciada de la descarga: 70KPA
Poder del motor: 280kw Diámetro interior de la descarga: DN400 (14")
Tipo de enfriamiento: Agua Tipo conducido: Acoplamiento
Alta luz:

compresores de la sola etapa

,

ventiladores de fans industriales


 ventilador centrífugo de la sola etapa 250KW, 9600m3/h, ventilador del impeledor del acero inoxidable




Sobre el GS


        El ventilador centrífugo de alta velocidad de velocidad única es el nuevo producto que diseñó por la máquina de B-Tohin.   El funcionamiento neumático y el diseño estructural de la serie de productos ha alcanzado el nivel avanzado

de productos similares en el país y en el extranjero. Los ventiladores son ampliamente utilizados en el tratamiento de aguas de aguas residuales, metalurgia,

fluidificación de la caldera de circulación de la cama de la fluidificación en la central eléctrica, desulfurización del gas de escape, farmacia,

aumentador de presión del gas y así sucesivamente.






Especificaciones


Modelo no.

GS180-1.7

Presión diferenciada de la descarga

70KPA

Poder del motor

280KW

Capacidad del aire

180m3/min

Tipo del motor

380/400/415/440V/6KV/10KV, 3PHASES, 50/60HZ

Marca del motor

Estándar: Motor de Siemens Beide o de Wannan
Motor de Siemens y de ABB para su opción





Usos

a. Para la industria del cemento: cemento que transporta el ventilador, la ventilación, el etc.
b. Para el sistema de tratamiento de aguas residuales: ventilador de la aireación, ventilador de repercusión, etc.
c. Para la transportación neumática: a transportar los materiales del polvo, tales como harina, cemento, arena, grano, etc.
d. Para la recogida del polvo, la limpieza del polvo, la ventilación en alguna fábrica, el hospital, los edificios, el etc.
e. Para la planta de Electric Power: gas que transporta, aumento del oxígeno, ventilación, limpieza del polvo, etc.




Tecnología clave


1. Dispositivo de la paleta de guía de entrada

  • posición-en el frente del impeledor del ventilador
  • Función-No solamente para ajustar la capacidad del ventilador dentro del 45% - 100%, pero también para asegurar el ventilador para alcanzar la eficacia más alta dentro de su alcance de ajuste, especialmente cuando parámetros de la operación que se desvían de los datos diseñados (baja temperatura o presión baja).
  • operación Ajustar-automática o manual haciendo clic la pantalla táctil en la caja de control del ventilador. Bajo operación automática, la paleta de guía de entrada es ajustada por el operador eléctrico en un ratio del sistema después de que reciba la señal de 4-20mA DC, mientras que bajo condición de la operación manual o del mantenimiento, la paleta se ajusta manualmente.
tipo centrífugo de la refrigeración por agua de los ventiladores 9600m3/h de la sola etapa 250KW 0

2. Diseño maduro del volute




Funcionamiento neumático confiable, eficacia alta, eficacia multivariable del 85%.

tipo centrífugo de la refrigeración por agua de los ventiladores 9600m3/h de la sola etapa 250KW 1

3. Impeledor de la eficacia alta

  • La curva para el impeledor es el repetirse seleccionado para simular condiciones de trabajo en el ordenador, y una mejor colocación para el flowage real del gas.
  • Hecho de la aleación de aluminio aérea o del acero inoxidable, doblado posterior de la trayectoria abierta (su ángulo de inmersión más pequeño de 6 grados), multa superficial trabajada a máquina.
tipo centrífugo de la refrigeración por agua de los ventiladores 9600m3/h de la sola etapa 250KW 2

4. Estructura de la caja de engranajes elevador y transporte de la alta confiabilidad



  • La caja de engranajes está de horizontal – estructura partida, cubierta del volute conectada con una cubierta más baja y separada de la cubierta superior, a través de la cual acorte el tiempo requerido para descargar la cubierta de caja.

  • El eje de alta velocidad adopta la pérdida mecánica dura de la tecnología del disco del empuje, de gran eficacia y baja confirmada por la línea contacto.
  • Transporte adoptado para el engranaje grande, transporte de la elipse (dislocación) del inclinable-cojín para el engranaje de alta velocidad.
  • El eje del ventilador y del engranaje se hace del acero y de apropiado de forja sometido a un tratamiento térmico grinded. Cada velocidad crítica horizontal está dentro del ámbito del ±15% que la velocidad normal, y la velocidad de la resonancia de la torsión está dentro del ámbito del ±10% que la velocidad corriente, todas las piezas de rotación es equilibrada dinámico.
  • El engranaje elevador es de tipo helicoidal paralelo de AXIS con el pequeños engranaje y eje de rotación integrales.

  • Hecho de superficie-apagar el acero de aleación de la forja y grinded exacto, el índice del servicio del engranaje es 1,8 por lo menos.
tipo centrífugo de la refrigeración por agua de los ventiladores 9600m3/h de la sola etapa 250KW 3

5. Conducción de alta precisión del engranaje

  • Engranaje del grado más de alta calidad adoptado
  • El grado de la precisión del engranaje se estabiliza en ISO1328 5~4
  • El grado de la precisión puede alcanzar 3.
  •  Grado de la precisión igual al AGMA o al estruendo estándar
tipo centrífugo de la refrigeración por agua de los ventiladores 9600m3/h de la sola etapa 250KW 4

6. Conexión entre el impeledor y el eje de alta velocidad

  • Adopte el tipo de conexión de llave recta de la fin-cara (perno) y de eje triangular
  • El poder más alto puede transferir alcances 3.000 kilovatios.
  • Conveniente en la junta y desmontar sin daño a las piezas
tipo centrífugo de la refrigeración por agua de los ventiladores 9600m3/h de la sola etapa 250KW 5

7. Sellos del alto rendimiento

  • El material de sellos es aleación de la textura suave. (sello espiral adoptado)
  • Función confiable, vida de servicio larga
  • Ningún problema de la salida
  • Bajo costo requerido para el mantenimiento, conveniente en el reemplazo
  • Consumo de energía bajado por ninguna fricción





Resultado de la operación

  • La característica más llamativa del ventilador del GS es rendimiento energético.

A partir del 1 de marzo de 2009, hemos comenzado el funcionamiento de ensayo de un ventilador (modelo: GS160) en depuradora de aguas residuales de Qiting.



Comparando con dos ventiladores cada uno de las raíces de la capacidad 80m3/min y del poder 132kW del motor actuado antes, cada mes 30000 RMB ha sido uso posterior ahorrado del ventilador centrífugo de alta velocidad de una sola sección del GS, aunque no está en la operación a carga plena.

  • Más seguro y más conveniente

Lleno-automático controlado con cada avería registrada, más conveniente para el operador

  •  De poco ruido

tipo centrífugo de la refrigeración por agua de los ventiladores 9600m3/h de la sola etapa 250KW 6tipo centrífugo de la refrigeración por agua de los ventiladores 9600m3/h de la sola etapa 250KW 7




Dibujo de junta del paquete del ventilador
tipo centrífugo de la refrigeración por agua de los ventiladores 9600m3/h de la sola etapa 250KW 8

Fuente estándar de alcance

1. cuerpo principal del ventilador
2. paleta de guía de entrada
3. silenciador de la entrada
4. junta flexible del acero inoxidable
5. caja de engranajes de la velocidad
7. válvula de escape
8. Válvula de control
9. bastidor base
10. sistema del lubricante
11 caja de control del PLC
12. Motor
