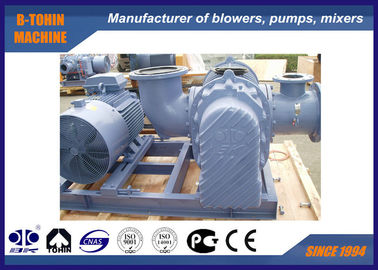

El tamaño de diámetro interior grande del ventilador de tres raíces del lóbulo DN350, generador del oxígeno arraiga el compresor

El tamaño de diámetro interior grande del ventilador de tres raíces del lóbulo DN350, generador del oxígeno arraiga el compresor

    • Large Three Lobe Roots Blower bore size DN350 , Oxygen Generator Roots Compressor
    • Large Three Lobe Roots Blower bore size DN350 , Oxygen Generator Roots Compressor
    • Large Three Lobe Roots Blower bore size DN350 , Oxygen Generator Roots Compressor
  • Large Three Lobe Roots Blower bore size DN350 , Oxygen Generator Roots Compressor

    Datos del producto:

    Lugar de origen: China
    Nombre de la marca: BK
    Certificación: ISO9001/ISO14001/CE
    Número de modelo: BK10034

    Pago y Envío Términos:

    Cantidad de orden mínima: 1 set
    Precio: Negotiation
    Detalles de empaquetado: caso de madera estándar de la exportación
    Tiempo de entrega: 5 a 20 días laborables, dependen de cantidad de la orden y de la especificación
    Condiciones de pago: L / C, T / T
    Capacidad de la fuente: 50 juegos por mes
    Contacto
    Descripción detallada del producto
    Tipo: La dislocación positiva, raíces mecanografía, ventila la transportación Capacidad del aire: 75.99-160.60m3/min
    Presión diferenciada de la descarga: 10-60KPA Poder del motor: 37-200KW
    Diámetro interior de la descarga: DN350 (14") Tipo de enfriamiento: Aire
    Uso:: Transportación de la aireación, de la repercusión, neumática, solicitada el tratamiento de aguas, el Materiales principales: arrabio
    Alta luz:

    roots lobe blower

    ,

    pneumatic conveying blower



    El ventilador grande de tres raíces del lóbulo, tamaño de diámetro interior DN350, generador del oxígeno arraiga el compresor



    el ventilador de las raíces del Tres-lóbulo consiste en el echar. Impeledor, eje impulsor, transporte y otros componentes. Sus ventajas incluyendo el curso de la vida ahorro de energía, largo, flujo de aire estable y así sucesivamente, fue solicitado extensamente muchos campos como la acuicultura, tratamiento de aguas residuales, aire/gas/grano/bio transporte de la STC del gas.





    Especificaciones:



    Modelo

    BK10034

    Capacidad del aire

    75.99-160.60m3/min

    Presión diferenciada de la descarga

    10-60KPA

    Velocidad rotatoria

    800-1400rpm

    Tipo del motor

    37KW-200KW

    380/400/415/440V, 3PHASES, 50/60HZ, motor de la frecuencia también disponible

    Marca del motor

    Estándar: Motor de Siemens Beide o de Wannan

    Motor de Siemens y de ABB para su opción

    Tipo de la instalación

    Estándar: tipo horizontal.

    Tipo vertical disponible para su opción

    Color Modificado para requisitos particulares, estándar de RAL6011

    N.W. del ventilador sin el motor

    2300 kilogramos

    Tamaño del embalaje aproximadamente.

    los 2.7*2.1*2.65m (length*width*height)





    Características:

    1. La unidad del ventilador tiene una construcción compacta que incluya el ventilador, el motor, la entrada y los silenciadores de la descarga,

    filtre, las juntas flexibles, alivie la válvula, la válvula de control, y el metro de la presión, y puede ser equipado del gabinete de control y del recinto acústico.

    2. Condense la construcción, función completa y la instalación conveniente hace la operación más simple.

    3. tipo del Tri lóbulo con la curva optimizada.

    4. Transporte de NSK, de SKF y sellos de aceite adoptados para el alto rendimiento.





    Hoja del parámetro

    Modelo Diámetro del puerto
    (Milímetro)
    Velocidad Capacidad de la entrada (m3/min) y poder del eje (kilovatios)
    0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2  0.4kgf/cm2
    1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O
    0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa
    RPM m3/min Kilovatios m3/min Kilovatios m3/min Kilovatios m3/min Kilovatios
    BK10034 350 (14") 800 87,76  27,88  83,76  44,50  80,72  59,84  78,29  68,79
    900 99,90  31,36  95,90  50,06  92,86  67,33  90,43  77,39
    1000 112,04  34,84  108,03  55,62  105,00  74,81  102,57  85,99
    1100 124,18  38,33  120,17  61,18  117,14  82,29  114,71  94,59
    1250 142,39  43,56  138,38  69,52  135,35  93,51  132,92  107,48
    1400 160,60  48,78  156,59  77,87  153,55  104,73  151,13  120,38



    Modelo Diámetro del puerto
    (Milímetro)
    Velocidad Capacidad de la entrada (m3/min) y poder del eje (kilovatios)
    0.5kgf/cm2  0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2
    5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
    0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
    RPM m3/min Kilovatios m3/min Kilovatios m3/min Kilovatios m3/min Kilovatios
    BK10034 350 (14") 800 75,99  85,22
    900 88,13  95,87
    1000 100,27  106,52  98,32  127,05
    1100 112,40  117,17  110,46  139,76
    1250 130,61  133,15  128,67  158,81
    1400 148,82  149,13  146,88  177,87





    Estructura del cuerpo principal del ventilador


    El tamaño de diámetro interior grande del ventilador de tres raíces del lóbulo DN350, generador del oxígeno arraiga el compresor 0





    No.

    Nombre de parte

    Qty.



    No.

    Nombre de parte

    Qty.



    No.

    Nombre de parte

    Qty.

    1

    Pie

    2



    9

    Cubierta de extremo izquierdo

    1



    17

    El tanque de aceite

    1

    2

    Perno del hexágono

    4



    10

    Perno redondo

    4



    18

    Engranaje

    2

    3

    Sello antipolvo

    1



    11

    El encajonar

    1



    19

    Llave

    2

    4

    Conduzca el impeledor

    1



    12

    Sello de aceite

    4



    20

    Manga axial

    2

    5

    El llevar

    2



    13

    Cubierta de extremo derecho

    1



    21

    El llevar

    2

    6

    Impeledor conducido

    2



    14

    Perno

    16



    22

    Placa de cojinete

    2

    7

    Taza del polvo

    1



    15

    Respiradero

    1



    23

    Cojín ajustable

    varios

    8

    Entrerrosca de grasa

    2



    16

    Perno

    8



    24

    Nuez magnética

    1





    Dibujo de junta del paquete del ventilador



    El tamaño de diámetro interior grande del ventilador de tres raíces del lóbulo DN350, generador del oxígeno arraiga el compresor 1





    Fuente estándar de alcance



    1. ventilador desnudo del eje

    2. la presión alivia la válvula

    3. válvula de control de la oblea (tipo delgado)

    4. silenciador de la entrada (con el filtro de aire)

    5. silenciador del mercado

    6. público bajo (con la cubierta de la correa)

    7. cojín de goma de la junta flexible y del choque

    8. polea del motor

    9. indicador de presión

    10. V-correa

    11 pernos y nueces y otras piezas de la conexión

    12. motor eléctrico
