Fabricante profesional de diversas clases de ventiladores
 |
| Lugar de origen: | CHINA |
| Nombre de la marca: | BK |
| Certificación: | ISO9001/ISO14001 |
| Número de modelo: | BK8016S |
| Cantidad de orden mínima: | 1 sistema |
|---|---|
| Precio: | Negotiation |
| Detalles de empaquetado: | Caso de madera estándar de la exportación |
| Tiempo de entrega: | 5 a 20 días laborables, dependen de cantidad de la orden y de la especificación |
| Condiciones de pago: | L/C, T/T |
| Capacidad de la fuente: | 100 sistemas por mes |
| Nombre: | Bloqueador de tres raíces de lóbulo | Capacidad del aire: | 19.59 a 47.14 m3/min |
|---|---|---|---|
| Presión máxima de descarga: | 10-80KPA | Potencia del motor: | 18.5-75KW |
| Diámetro interior de la descarga: | DN150 (6 ¢) | Aplicación:: | Aeración, lavado por retroceso, transporte neumático, aplicado para el tratamiento del agua, fábrica |
| Materiales principales: | De hierro fundido | Origen de la tecnología: | Estados Unidos |
| Llevar marca: | NSK, SKF a elección del cliente | Válvulas: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef |
| Frecuencia: | Se aplican las reglas siguientes: | Aplicación: | Tratamiento de aguas residuales |
| Tipo de instalación:: | horizontal o vertical | ||
| Alta luz: | Ventilador de tres raíces del lóbulo,lóbulo del ventilador de las raíces tres,ventilador de tres raíces del lóbulo mini |
||

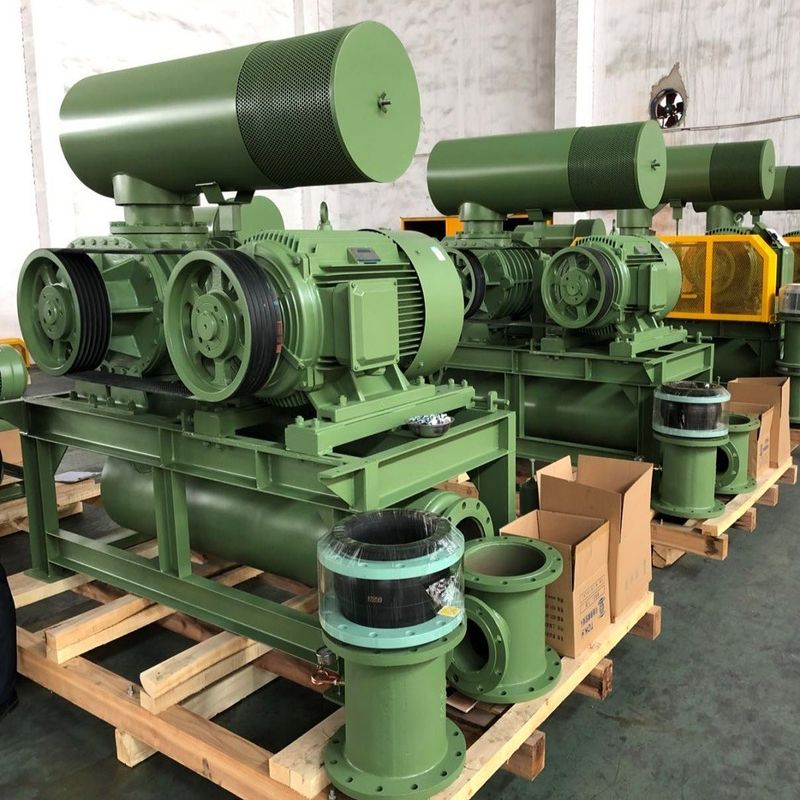

Bloqueador de raíces de tres lóbulos positivos, presión 10-80KPA, velocidad de rotación 700-1500rpm
El soplador de raíces es ampliamente utilizado en electricidad, petróleo, industria del acero, olfato, alimentos, fabricación de oxígeno, hilado,
Embalaje al vacío, fabricación de papel, acuicultura, tratamiento de aguas residuales, transporte neumático, etc.
Especificaciones:
|
Modelo |
BK8016S |
|
Capacidad aérea |
19.59-47.14m3/min |
|
Presión diferencial de descarga |
10 a 80 KPA |
|
Velocidad de rotación |
El valor de las emisiones de CO2 será el siguiente: |
|
Tipo de motor |
18.5KW-90KW 380/400/415/440V, 3PHASES, 50/60HZ, motor de frecuencia también disponible |
|
Marca del motor |
Esencial: motor Siemens Beide o Wannan Siemens y motor ABB para su opción |
|
Tipo de instalación |
Tipo estándar: tipo horizontal Tipo vertical disponible para su opción |
| El color | Personalizado, estándar de RAL6011 |
|
N.W. de soplador sin motor |
800 kg de peso |
|
Tamaño del embalaje Aproximadamente. |
2.1*1,5*2,35 (longitud*ancho*altura) |
Características:
1Los engranajes de tiempo de tipo helicoidal para un funcionamiento sin problemas
2Compacto, la flexibilidad en la instalación da a los usuarios más opciones.
3Adopta la estructura integral del impulsor, más estable en el funcionamiento.
4Adopte sellos de aceite importados hechos de caucho fluorado, que es de buena resistencia al desgaste y resistencia a altas temperaturas.
5- Baja vibración y consumo energético económico.
Hoja de parámetros
| Modelo | Diámetro del puerto (MM) | Velocidad | Flujo de aire de entrada (m3/min) y potencia del eje (KW) (m)3/min) | |||||||||||
| 0.6 kgf/cm2 | 0.7 kgf/cm2 | 0.8 kgf/cm2 | 0.9 kgf/cm2 | 1.0kgf/cm2 | Refrigerador Agua |
|||||||||
| 6 milímetros por hora2¿ Qué? | 7 milímetros por hora2¿ Qué? | 8 milímetros por hora2¿ Qué? | 9 000 mmH2¿ Qué? | 10 000 mmH2¿ Qué? | ||||||||||
| 0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||||
| rpm | - ¿ Qué?3/min | KW | - ¿ Qué?3/min | KW | - ¿ Qué?3/min | KW | - ¿ Qué?3/min | KW | - ¿ Qué?3/min | KW | L/min | |||
| BKW8016S | 150 (6") | 850 | 20.27 | 30.33 | 19.59 | 33.68 | 10 | |||||||
| 1000 | 25.32 | 35.68 | 24.65 | 39.63 | 24.02 | 43.57 | 23.44 | 47.52 | 22.88 | 51.47 | ||||
| 1150 | 30.38 | 41.03 | 29.71 | 45.57 | 29.08 | 50.11 | 28.49 | 54.65 | 27.94 | 59.19 | ||||
| 1250 | 33.75 | 44.60 | 33.08 | 49.53 | 32.45 | 54.47 | 31.87 | 59.40 | 31.31 | 64.33 | ||||
| 1400 | 38.81 | 49.95 | 38.14 | 55.48 | 37.51 | 61.00 | 36.92 | 66.53 | 36.37 | 72.05 | ||||
| 1500 | 42.18 | 53.52 | 41.51 | 59.44 | 40.88 | 65.36 | 40.29 | 71.28 | 39.74 | 77.20 | ||||
Normas de fabricación
Los productos suministrados por el proveedor se fabrican de acuerdo con las siguientes normas:
JISB8341-1995 "Método de ensayo e inspección del compresor de desplazamiento"
JB/T8941.1-1999 "Condiciones para el soplador de raíces de aplicación general"
JB/T8941.2-1999 "Método de ensayo del rendimiento de los sopladores de raíces de aplicación general"
GB/T 13306-91 GB/T 13306-91 "Plata de nombre"
Estructura del cuerpo principal del soplador
|
- No, no es así. |
Nombre de la parte |
¿Cuánto tiempo? |
|
- No, no es así. |
Nombre de la parte |
¿Cuánto tiempo? |
|
- No, no es así. |
Nombre de la parte |
¿Cuánto tiempo? |
|
1 |
Peso de los pies |
2 |
|
9 |
Cubierta de extremo izquierdo |
1 |
|
17 |
Tanque de aceite |
1 |
|
2 |
Con una longitud de la longitud de la longitud de la longitud de la longitud de la longitud |
4 |
|
10 |
Pin redondo |
4 |
|
18 |
Equipo |
2 |
|
3 |
Sello antispolvo |
1 |
|
11 |
Vivienda |
1 |
|
19 |
La llave |
2 |
|
4 |
Velocidad de la unidad |
1 |
|
12 |
Sello de aceite |
4 |
|
20 |
Cubierta axial |
2 |
|
5 |
Rodamiento del extremo del accionamiento |
2 |
|
13 |
Cubierta de extremo derecho |
1 |
|
21 |
Rodamiento de extremo de engranaje |
2 |
|
6 |
Impulsor accionado |
2 |
|
14 |
El rayo |
16 |
|
22 |
Placas de rodamientos |
2 |
|
7 |
Cubierta de polvo |
1 |
|
15 |
Respirador |
1 |
|
23 |
Pad ajustable |
Varios |
|
8 |
El pezón de grasa |
2 |
|
16 |
Cerrojo de montaje |
8 |
|
24 |
Noches magnéticas |
1 |
Dibujo de ensamblaje del paquete del soplador
Suministro estándar del ámbito de aplicación
1. soplador de eje desnudo
2. válvula de alivio
3. válvula de compresión de la oblea de tipo limo
4. silenciador de entrada (con filtro de aire)
El silenciador de amortiguación se adopta principalmente para eliminar el ruido del flujo de aire en la entrada del soplador.y el material de absorción acústica se coloca entre los cilindros interior y exterior para un peso ligeroEl silenciador está hecho de acero A3.
5. silenciador de descarga
6Soplador y base del motor (con cinturón de protección)
7. juntas flexibles de caucho y amortiguador
8. polea de motor
9. medidor de presión
10El cinturón en V.
11. tornillos y otros componentes de conexión
12. motor eléctrico
Las piezas opcionales, como el gabinete acústico, el gabinete de control, la válvula de arranque automático y los repuestos, están disponibles.
