El ventilador de dos raíces de las etapas, alta presión arraiga el compresor para la central eléctrica

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	BK
Certificación:	ISO9001/ISO14001/CE
Número de modelo:	BKD-7000

Pago y Envío Términos:

Cantidad de orden mínima:	1 set
Precio:	Negotiable
Detalles de empaquetado:	caso de madera estándar de la exportación
Tiempo de entrega:	15 a 30 días laborables, dependen de cantidad de la orden y de la especificación
Capacidad de la fuente:	10 juegos por mes

Contacto

Descripción detallada del producto

Capacidad del aire:	74.77-146.76m3/min	Presión de la descarga:	100-150KPA
Poder del motor:	200-450KW	Diámetro interior de la descarga:	DN300 (12")
Tipo de conexión:	Correa y polea	Uso::	Transportación de la aireación, de la repercusión, neumática, solicitada el tratamiento de aguas, el
Color:	RAL6011	Integrado por:	BKW10034 + BKW10027
Alta luz:	ventilador del estilo de las raíces , ventilador del tratamiento de aguas

150KPA arraiga el ventilador, de dos fases, DN300, ventilador de dos fases de las raíces

Sobre BKD

La serie de BKD es un ventilador de dos etapas de las raíces. Un sistema de enfriamiento medio está instalado entre el primer y el ventilador de la segunda etapa, que refrescará la temperatura de la circulación de aire hacia fuera del ventilador de la primera fase, y después la temperatura de la circulación de aire en el ventilador de la segunda etapa será normal y no dañará el ventilador. Por la compresión de dos fases, el ventilador de BKD puede alcanzar la presión máxima de 150KPA.

Especificaciones

Modelo	BKD-7000
Capacidad del aire	74.77-146.76m3/min
Presión diferenciada de la descarga	100-150KPA
Velocidad rotatoria	850-1400rpm
Volumen del agua de enfriamiento	160 l/min
Tipo del motor	200-450KW 380/400/415/440V, 3PHASES, 50/60HZ
Marca del motor	Estándar: Motor de Siemens Beide o de Wannan Motor de Siemens y de ABB para su opción
Tipo de la instalación	Estándar: tipo vertical
N.W. del ventilador sin el motor	4500kg
Tamaño del embalaje aproximadamente.	los 3.753.453.25m (lengthwidthheight)
Características	1. La refrigeración por agua para los transportes en ambas placas de extremo baja la temperatura de la operación del transporte. 2. refrigerador del centro equipado para el levantamiento de la temperatura de la facilidad

Hoja del parámetro

Modelo	Velocidad rotatoria (RPM)		Capacidad de la entrada (m3/min) y poder del eje (kilovatios)								Enfriamiento Agua
			1.0kgf/cm2		1.2kgf/cm2		1.4kgf/cm2		1.5kgf/cm2
			10000mH2O		12000mH2O		14000mH2O		15000mH2O
			0.098Mpa		0.118Mpa		0.137Mpa		0.147Mpa
	Ⅰ del ventilador	Ⅱ del ventilador	m³/min	kilovatio	m³/min	kilovatio	m³/min	kilovatio	m³/min	kilovatio	L/min
BKD-7000 Diámetro del mercado: DN300 (12")	850	850	84,12	159,93	82,54	190,26	81,09	220,55	80,60	232,57	160
	1000	1000	102,33	188,15	100,75	223,83	99,29	259,47	98,81	273,61
	1100	1100	114,47	206,97	112,89	246,22	111,43	285,42	110,95	300,97
	1250	1250	132,68	235,19	131,10	279,79	129,64	324,34	129,16	342,01
	1400	1400	150,88	263,42	149,31	313,37	147,85	363,26	147,36	383,05

Circulación de aire y sistema de enfriamiento

Dibujo de junta del paquete del ventilador

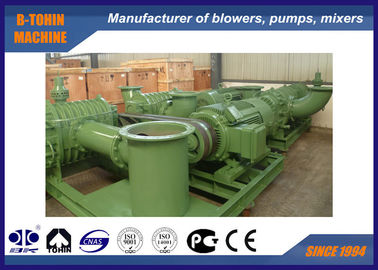

El ventilador de dos raíces de las etapas, alta presión arraiga el compresor para la central eléctrica 1

Fuente estándar de alcance

1. el ventilador de la primera fase
2. el ventilador de la segunda etapa
3. alivie la válvula
4. válvula de control
5. silenciador de la entrada (con el filtro de aire)
6. silenciador del mercado
7. público bajo (con la cubierta de la correa)
8. cojín de goma de la junta flexible y del choque
9. polea
10. indicador de presión
11 V-correa
12. pernos y nueces y otras piezas de la conexión
. motor 13
. refrigerador medio 14
