Lugar de origen: | China |
Nombre de la marca: | BK |
Certificación: | ISO9001/ISO14001/CE |
Número de modelo: | BKD-2000 |
Cantidad de orden mínima: | 1 set |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | caso de madera estándar de la exportación |
Tiempo de entrega: | 15 a 30 días laborables, dependen de cantidad de la orden y de la especificación |
Capacidad de la fuente: | 50 juegos por mes |
Tipo: | Arraiga el ventilador, tres lóbulos, de dos fases | Capacidad del aire: | 5.76-14.04m3/min |
---|---|---|---|
Presión de la descarga: | 100-150KPA | Poder del motor: | 18.5-45KW |
Diámetro interior de la descarga: | DN80 (3") | Tipo de conexión: | Correa y polea |
Uso:: | Transportación de la aireación, de la repercusión, neumática, solicitada el tratamiento de aguas, el | ||
Alta luz: | ventilador del estilo de las raíces,ventilador del tratamiento de aguas |

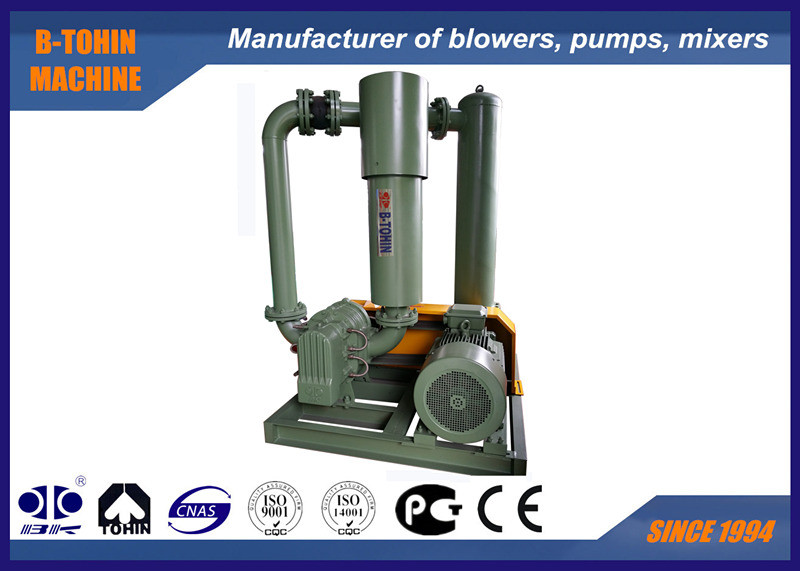

Ventilador de dos raíces de las etapas 100KPA - 150KPA, porque el aire de alta presión transportan
Sobre BKD
La serie de BKD es un ventilador de dos etapas de las raíces integrado por dos ventiladores de BKW para alcanzar de alta presión que el ventilador de una sola sección. El buen funcionamiento es prometido por un sistema de enfriamiento medio entre el primer y la segunda etapa, que asegura la temperatura estándar de la circulación de aire en el ventilador de la segunda etapa.
Especificaciones
Modelo |
BKD-2000 |
Capacidad del aire |
5.76-14.04m3/min |
Presión diferenciada de la descarga |
100-150KPA |
Velocidad rotatoria |
850-1500rpm |
Volumen del agua de enfriamiento |
40 l/min |
Tipo del motor |
18.5-45KW |
Marca del motor |
Estándar: Motor de Siemens Beide o de Wannan |
Tipo de la instalación |
Estándar: tipo vertical |
N.W. del ventilador sin el motor |
750 kilogramos |
Tamaño del embalaje aproximadamente. |
el 1.6*1.5*2.2m (length*width*height) |
Características |
1. La refrigeración por agua para los transportes en ambas placas de extremo baja la temperatura de la operación del transporte. |
Hoja del parámetro
Arte no. | Velocidad (RPM) |
Capacidad de la entrada (m3/min) y poder del eje (kilovatios) | Enfriamiento agua |
||||||||
1.0kgf/cm2 | 1.2kgf/cm2 | 1.4kgf/cm2 | 1.5kgf/cm2 | ||||||||
10000mH2O | 12000mH2O | 14000mH2O | 15000mH2O | ||||||||
0.098Mpa | 0.118Mpa | 0.137Mpa | 0.147Mpa | ||||||||
etapa del Ⅰ | etapa del Ⅱ | m3/min | kilovatio | m3/min | kilovatio | m3/min | kilovatio | m3/min | kilovatio | L/min | |
BKD-2000 Diámetro del mercado: 80 (3") Integrado por BKW6008 + BKW6005 |
850 | 850 | 6,42 | 16,43 | 6,11 | 18,33 | 5,84 | 20,73 | 5,76 | 22,04 | 40 |
1000 | 1000 | 8,17 | 19,33 | 7,87 | 21,57 | 7,60 | 24,39 | 7,52 | 25,92 | ||
1150 | 1150 | 9,93 | 22,22 | 9,63 | 24,80 | 9,36 | 28,05 | 9,28 | 29,81 | ||
1250 | 1250 | 11,11 | 24,16 | 10,80 | 26,96 | 10,53 | 30,49 | 10,45 | 32,40 | ||
1400 | 1400 | 12,87 | 27,06 | 12,56 | 30,19 | 12,29 | 34,14 | 12,21 | 36,29 | ||
1500 | 1500 | 14,04 | 28,99 | 13,73 | 32,35 | 13,46 | 36,58 | 13,38 | 38,89 |
Circulación de aire y sistema de enfriamiento
Dibujo de junta del paquete del ventilador
Fuente estándar de alcance
1. cuerpo principal 1 del ventilador
2. cuerpo principal 2 del ventilador
3. la presión alivia la válvula
4. válvula de control
5. silenciador de la entrada (con el filtro de aire)
6. silenciador del mercado
7. público bajo (con la cubierta de la correa)
8. cojín de goma de la junta flexible y del choque
9. polea
10. indicador de presión
11 correa
12. pernos y nueces y otras piezas de la conexión
. motor 13
. refrigerador medio 14
