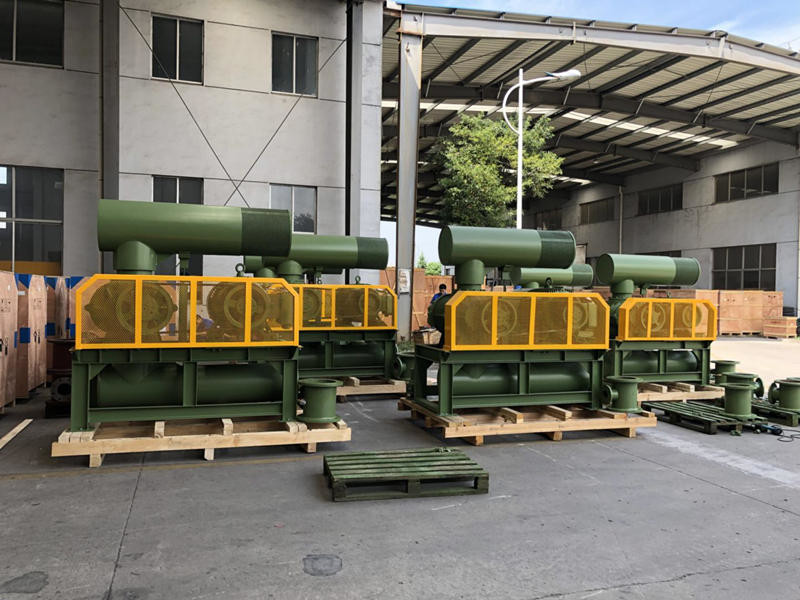

El ventilador de poco ruido de las raíces del lóbulo del aire tres con la presión 10-60KPA arraiga el aerador

El ventilador de poco ruido de las raíces del lóbulo del aire tres con la presión 10-60KPA arraiga el aerador

  • El ventilador de poco ruido de las raíces del lóbulo del aire tres con la presión 10-60KPA arraiga el aerador
  • El ventilador de poco ruido de las raíces del lóbulo del aire tres con la presión 10-60KPA arraiga el aerador
  • El ventilador de poco ruido de las raíces del lóbulo del aire tres con la presión 10-60KPA arraiga el aerador
  • El ventilador de poco ruido de las raíces del lóbulo del aire tres con la presión 10-60KPA arraiga el aerador
  • El ventilador de poco ruido de las raíces del lóbulo del aire tres con la presión 10-60KPA arraiga el aerador
  • El ventilador de poco ruido de las raíces del lóbulo del aire tres con la presión 10-60KPA arraiga el aerador
El ventilador de poco ruido de las raíces del lóbulo del aire tres con la presión 10-60KPA arraiga el aerador
Datos del producto:
Lugar de origen: China
Nombre de la marca: BK
Certificación: ISO9001/ISO14001/CE
Número de modelo: BK8016
Pago y Envío Términos:
Cantidad de orden mínima: 1 set
Precio: Negotiation
Detalles de empaquetado: caso de madera estándar de la exportación
Tiempo de entrega: 5 a 20 días laborables, dependen de cantidad de la orden y de la especificación
Condiciones de pago: L / C, T / T
Capacidad de la fuente: 100 juegos al mes
Contacto
Descripción detallada del producto
Capacidad del aire: 15.37-48.99m3/min Presión máxima de la descarga: 60KPA
Poder del motor: 11-90KW Diámetro interior de la descarga: DN200 (8")
Uso:: Transportación de la aireación, de la repercusión, neumática, solicitada el tratamiento de aguas, la Materiales principales: arrabio
Origen de la tecnología: LOS E.E.U.U. marca del transporte: NSK, SKF para la opción del cliente
Alta luz:

Ventilador de 3 raíces del lóbulo

,

ventilador de la transportación neumática

Ventilador de las raíces del lóbulo del positivo tres, presión 10-50KPA, velocidad rotatoria 700-1500rpm


El ventilador de las raíces es ampliamente utilizado en la electricidad, petróleo, industria de acero, oliendo, comida, fabricación del oxígeno, haciendo girar,

limpie el embalaje, la fabricación de papel, la acuicultura, el tratamiento de aguas residuales, la transportación neumática, el etc. con la aspiradora.





Especificaciones:



Modelo

BK8016

Capacidad del aire

15.37-48.99m3/min

Presión diferenciada de la descarga

10-60KPA

Velocidad rotatoria

700-1500rpm

Tipo del motor

11KW-90KW

380/400/415/440V, 3PHASES, 50/60HZ, motor de la frecuencia también disponible

Marca del motor

Estándar: Motor de Siemens Beide o de Wannan

Motor de Siemens y de ABB para su opción

Tipo de la instalación

Estándar: tipo horizontal

Tipo vertical disponible para su opción

Color Modificado para requisitos particulares, estándar de RAL6011

N.W. del ventilador sin el motor

800 kilogramos

Tamaño del embalaje aproximadamente.

2.1*1.5*2.35 (length*width*height)





Características:

1. tipo helicoidal engranajes de distribución del encendido para el buen funcionamiento

2. el acuerdo, flexibilidad en la instalación da a usuarios más opciones.

3. Adopte la estructura integral del impeledor, un en funcionamiento más estable.

4. adopte los sellos de petróleo importado hechos del caucho fluórico, que está de buena resistencia de desgaste y de resistencia da alta temperatura.

5. Pequeña vibración y consumo de energía económico.





Hoja del parámetro

Modelo Diámetro del puerto
(Milímetro)
Velocidad Capacidad de la entrada (m3/min) y poder del eje (kilovatios)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2  0.4kgf/cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa
RPM m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio
BK8016 200 (8") 700 20,85 8,26 19,27 12,32 18,08 16,13 17,06 18,28
850 26,13 10,03 24,55 14,96 23,35 19,58 22,33 22,19
1000 31,40 11,81 29,82 17,60 28,63 23,04 27,61 26,11
1150 36,68 13,58 35,10 20,24 33,90 26,50 32,88 30,03
1250 40,20 14,76 38,61 22,00 37,42 28,80 36,40 32,64
1400 45,47 16,53 43,89 24,63 42,69 32,26 41,67 36,55
1500 48,99 17,71 47,41 26,39 46,21 34,56 45,19 39,16



Modelo Diámetro del puerto
(Milímetro)
Velocidad Capacidad de la entrada (m3/min) y poder del eje (kilovatios)
0.5kgf/cm2  0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2
5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
RPM m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio
BK8016 200 (8") 700 16,18 22,44 15,37 26,60
850 21,45 27,25 20,64 32,31
1000 26,73 32,06 25,92 38,01 25,18 43,96 24,51 49,90
1150 32,00 36,87 31,19 43,71 30,45 50,55 29,79 57,39
1250 35,52 40,07 34,71 47,51 33,97 54,94 33,30 62,38
1400 40,79 44,88 39,98 53,21 39,25 61,54 38,58 69,87
1500 44,31 48,09 43,50 57,01 42,76 65,93 42,09 74,86





Estructura del cuerpo principal del ventilador


El ventilador de poco ruido de las raíces del lóbulo del aire tres con la presión 10-60KPA arraiga el aerador 0



No.

Nombre de parte

Qty.



No.

Nombre de parte

Qty.



No.

Nombre de parte

Qty.

1

Pie

2



9

Cubierta de extremo izquierdo

1



17

El tanque de aceite

1

2

Perno del hexágono

4



10

Perno redondo

4



18

Engranaje

2

3

Sello antipolvo

1



11

Vivienda

1



19

Llave

2

4

Conduzca el impeledor

1



12

Sello de aceite

4



20

Manga axial

2

5

Conduzca el transporte del extremo

2



13

Cubierta de extremo derecho

1



21

Transporte del extremo del engranaje

2

6

Impeledor conducido

2



14

Perno

16



22

Placa de cojinete

2

7

Guardapolvo

1



15

Respiradero

1



23

Cojín ajustable

varios

8

Entrerrosca de grasa

2



16

Perno de montaje

8



24

Nuez magnética

1





Dibujo de junta del paquete del ventilador



El ventilador de poco ruido de las raíces del lóbulo del aire tres con la presión 10-60KPA arraiga el aerador 1





Fuente estándar de alcance



1. ventilador desnudo del eje

2. alivie la válvula

3. tipo válvula del limo de control de la oblea

4. silenciador de la entrada (con el filtro de aire)

5. silenciador de la descarga

6. Base del ventilador y del motor (con la cubierta de la correa)

7. junta flexible y amortiguador de choque de goma

8. polea del motor

9. metro de la presión

10. V-correa

11 pernos y nueces y otras piezas de la conexión

12. motor eléctrico
