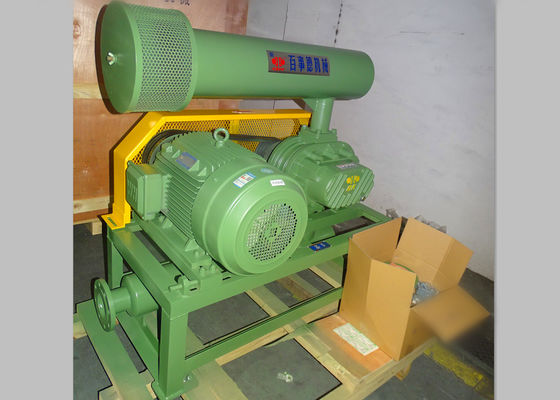

Pequeño ventilador de alta presión neumático de las raíces 80KPA de la transportación

Pequeño ventilador de alta presión neumático de las raíces 80KPA de la transportación

  • Pequeño ventilador de alta presión neumático de las raíces 80KPA de la transportación
  • Pequeño ventilador de alta presión neumático de las raíces 80KPA de la transportación
Pequeño ventilador de alta presión neumático de las raíces 80KPA de la transportación
Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: BK
Certificación: ISO9001/ISO14001/CE
Número de modelo: BK6005
Pago y Envío Términos:
Cantidad de orden mínima: 1 sistema
Precio: Negotiation
Detalles de empaquetado: Caso de madera estándar de la exportación
Tiempo de entrega: 5 a 20 días laborables, dependen de cantidad de la orden y de la especificación
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 100 sistemas por mes
Contacto
Descripción detallada del producto
Capacidad del aire: 4.58-12.74m3/min Presión diferenciada de la descarga: 10-80kpa
Poder del motor: 2.2-22KW Diámetro interior de la descarga: DN80 (3")
tipo de enfriamiento: Aire Uso:: Transportación de la aireación, de la repercusión, neumática, solicitada el tratamiento de aguas, el
Transporte: NSK, foroption de SKF Color: RAL6011 estándar, o modificado para requisitos particulares
Alta luz:

ventilador de alta presión de las raíces 80kpa

,

pequeño ventilador de alta presión de las raíces

,

ventilador rotatorio del lóbulo de las raíces de alta presión



Ventilador de las raíces del lóbulo de la aireación tres, ventilador rotatorio, 10KPA - 80KPA, ventilador





Sobre BK



El ventilador de las raíces de BK es una clase de producto diseñada y manufacturada según los estándares nacionales.

Este tipo ventilador se aplica extensamente en el tratamiento de aguas de aguas residuales usado como areator.





Especificaciones:



Modelo

BK6005

Capacidad del aire

3.54-11.74m3/min

Descargue la presión diferenciada

10-80KPA

Velocidad rotatoria

850-1800rpm

Tipo del motor

2.2KW-22KW

380/400/415/440V, 3PHASES, 50/60HZ

Marca del motor

Estándar: Motor de Siemens Beide o de Wannan

Motor de Siemens y de ABB para su opción

Tipo de la instalación

Estándar: tipo horizontal.



Tipo vertical disponible para su opción

N.W. del ventilador sin el motor

241 kilogramos

Tamaño que embala aproximadamente.

el 1.5*1.05*1.75m (length*width*height)





Características:

1. tipo helicoidal engranajes de distribución del encendido para el buen funcionamiento

2. el acuerdo, flexibilidad en la instalación da a usuarios más opciones.

3. estructura integral del impeledor y del eje para evitar defectos de la estructura partida

4. Los sellos de aceite de SKF hechos del caucho del fluoro con buena resistencia de desgaste y resistencia da alta temperatura están instalados.

5. Vibración baja y pequeño consumo de energía.





Hoja del parámetro

Modelo Diámetro del puerto (milímetros) Velocidad Circulación de aire de la entrada (m3/min) y poder del eje (kilovatios)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2 0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O 5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
RPM m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio m3/min Kilovatio
BK6005 80 (3") 850 5,01 1,66 4,58 2,95 4,26 3,90 3,99 4,87 3,75 6,00 3,54 7,13
1000 6,07 1,95 5,65 3,47 5,33 4,59 5,05 5,73 4,82 7,06 4,60 8,39 4,40 9,45 4,22 10,73
1150 7,13 2,24 6,71 3,99 6,39 5,28 6,11 6,59 5,88 8,12 5,67 9,65 5,46 10,87 5,29 12,33
1250 7,84 2,44 7,42 4,34 7,10 5,74 6,82 7,16 6,59 8,82 6,38 10,49 6,17 11,82 5,99 13,41
1400 8,91 2,73 8,48 4,86 8,16 6,43 7,89 8,02 7,65 9,88 7,44 11,74 7,23 13,24 7,06 15,02
1500 9,61 2,92 9,19 5,21 8,87 6,89 8,59 8,60 8,36 10,59 8,15 12,58 7,94 14,18 7,76 16,09
1650 10,68 3,22 10,25 5,73 9,93 7,58 9,66 9,46 9,42 11,65 9,21 13,84 9,00 15,60 8,83 17,70
1800 11,74 3,51 11,31 6,25 11,00 8,27 10,72 10,32 10,49 12,71 10,27 15,10 10,07 17,02 9,89 19,31



Estructura del cuerpo principal del ventilador


Pequeño ventilador de alta presión neumático de las raíces 80KPA de la transportación 0





No.

Nombre de parte

Qty.



No.

Nombre de parte

Qty.



No.

Nombre de parte

Qty.

1

Pie

2



9

Cubierta de extremo izquierdo

1



17

El tanque de aceite

1

2

Perno del hexágono

4



10

Perno redondo

4



18

Engranaje

2

3

Sello antipolvo

1



11

Cubierta

1



19

Llave

2

4

Impeledor de la impulsión

1



12

Sello de aceite

4



20

Manga axial

2

5

Transporte

2



13

Cubierta de extremo derecho

1



21

Transporte

2

6

Impeledor conducido

2



14

Perno

16



22

Placa de cojinete

2

7

Taza del polvo

1



15

Respiradero

1



23

Cojín ajustable

varios

8

Entrerrosca de grasa

2



16

Perno

8



24

Nuez magnética

1





Dibujo de junta del paquete del ventilador



Pequeño ventilador de alta presión neumático de las raíces 80KPA de la transportación 1





Fuente estándar de alcance



1. cuerpo principal del ventilador

2. presión aliviar la válvula

3. válvula de control

4. silenciador de la entrada (con el filtro de aire)

5. silenciador de la descarga

6. base pública (con la cubierta de la correa)

7. cojín de goma de la junta flexible y del choque

8. polea del motor

9. indicador de presión

10. V-correa

11 pernos y nueces y otras piezas de la conexión

12. motor eléctrico
