Fabricante profesional de diversas clases de ventiladores
 |
| Lugar de origen: | China |
| Nombre de la marca: | BK |
| Certificación: | ISO9001/ISO14001/CE |
| Número de modelo: | BK9030 |
| Cantidad de orden mínima: | 1 set |
|---|---|
| Precio: | Negotiation |
| Detalles de empaquetado: | caso de madera estándar de la exportación |
| Tiempo de entrega: | 5 a 20 días laborables, dependen de cantidad de la orden y de la especificación |
| Condiciones de pago: | L / C, T / T |
| Capacidad de la fuente: | 50 juegos por mes |
| Tipo: | La dislocación positiva, raíces mecanografía, ventila la transportación | Capacidad del aire: | 43.44-122.58m3/min |
|---|---|---|---|
| Presión diferenciada de la descarga: | 10-60KPA | Poder del motor: | 22-160KW |
| Diámetro interior de la descarga: | DN300 (12") | tipo de enfriamiento: | Aire |
| Uso:: | Transportación de la aireación, de la repercusión, neumática, solicitada el tratamiento de aguas, el | Materiales principales: | arrabio |
| Alta luz: | ventilador de alta presión 22kw de las raíces,ventilador de alta presión 160kw de las raíces,alta presión del ventilador de las raíces |
||

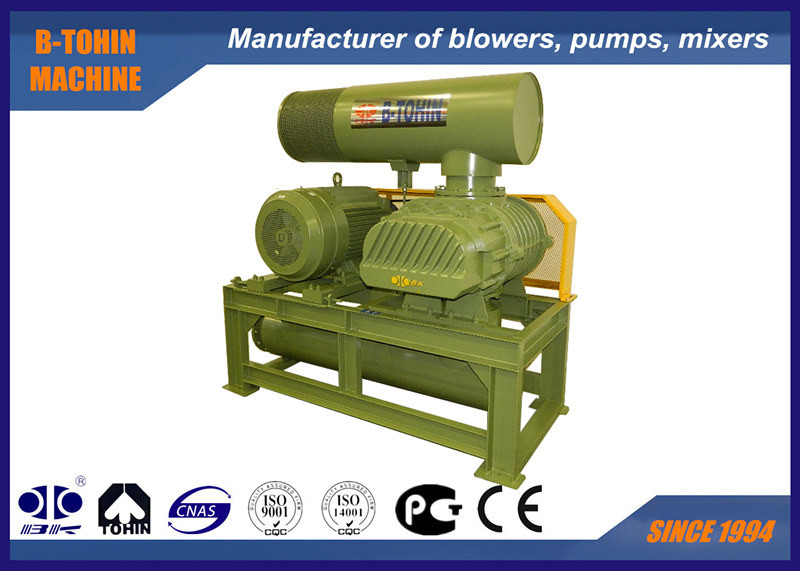

Refrigeración por aire ventilador de tres raíces del lóbulo, 22-160KW, ventilador de una capacidad más alta
El ventilador de las raíces de la tres-cuchilla BK9030 es ampliamente utilizado para el sistema de la transportación neumática, en muchas clases de industrias tales como porcelana, materiales de construcción, fabricación de papel, fundición, poder, petróleo, sustancia química, materias textiles, acuicultura, tratamiento de aguas residuales, comida, etc.
Puede hacer juego un tipo vertical o un tipo horizontal de silenciador, o haga juego un aislador del ruido para lograr el mejor resultado de bajar el ruido.
Especificaciones:
|
Modelo |
BK9030 |
|
Capacidad del aire |
43.44-122.58m3/min |
|
Presión diferenciada de la descarga |
10-60KPA |
|
Velocidad rotatoria |
700-1500rpm |
|
Tipo del motor |
22KW-160KW 380/400/415/440V, 3PHASES, 50/60HZ, motor de la frecuencia también disponible |
|
Marca del motor |
Estándar: Motor de Siemens Beide o de Wannan Motor de Siemens y de ABB para su opción |
|
Tipo de la instalación |
Estándar: tipo horizontal. Tipo vertical disponible para su opción |
| Color | Modificado para requisitos particulares, estándar de RAL6011 |
|
N.W. del ventilador sin el motor |
1550 kilogramos |
|
Tamaño del embalaje aproximadamente. |
los 2.62*1.78*2.5m (length*width*height) |
Características:
1. Con los silenciadores de la entrada y del mercado equipados, el ruido del ventilador es bajo.
2. la curva optimizada del rotor se adopta para mejorar la eficacia del ventilador.
3. aire limpio y grasa hechos salir libremente.
4. tecnología del CAD/CAM: El rotor del impeledor, la cubierta, la placa de extremo y otros componentes claves se hacen cerca
proceso digital.
5. buen aspecto: La máquina está de diseño optimizado, de forma agradable y de estructura compacta.
Hoja del parámetro
| Modelo | Diámetro del puerto (Milímetro) |
Velocidad | Capacidad de la entrada (m3/min) y poder del eje (kilovatios) | |||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | |||||||
| RPM | m3/min | Kilovatios | m3/min | Kilovatios | m3/min | Kilovatios | m3/min | Kilovatios | ||
| BK9030 | 300 (12") | 700 | 53,08 | 17,01 | 49,78 | 27,48 | 47,35 | 37,12 | 45,26 | 42,77 |
| 850 | 66,11 | 20,66 | 62,81 | 33,37 | 60,38 | 45,07 | 58,30 | 51,93 | ||
| 1000 | 79,15 | 24,30 | 75,84 | 39,25 | 73,41 | 53,03 | 71,33 | 61,10 | ||
| 1150 | 92,18 | 27,95 | 88,88 | 45,14 | 86,44 | 60,98 | 84,36 | 70,26 | ||
| 1250 | 100,87 | 30,38 | 97,56 | 49,07 | 95,13 | 66,29 | 93,05 | 76,37 | ||
| 1400 | 113,90 | 34,02 | 110,60 | 54,96 | 108,16 | 74,24 | 106,08 | 85,53 | ||
| 1500 | 122,58 | 36,45 | 119,28 | 58,88 | 116,85 | 79,54 | 114,77 | 91,64 | ||
| Modelo | Diámetro del puerto (Milímetro) |
Velocidad | Capacidad de la entrada (m3/min) y poder del eje (kilovatios) | |||||||
| 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
| 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
| 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
| RPM | m3/min | Kilovatios | m3/min | Kilovatios | m3/min | Kilovatios | m3/min | Kilovatios | ||
| BK9030 | 300 (12") | 700 | 43,44 | 53,05 | ||||||
| 850 | 56,47 | 64,42 | ||||||||
| 1000 | 69,50 | 75,79 | 67,85 | 90,49 | ||||||
| 1150 | 82,53 | 87,16 | 80,88 | 104,06 | ||||||
| 1250 | 91,22 | 94,74 | 89,57 | 113,11 | ||||||
| 1400 | 104,25 | 106,11 | 102,60 | 126,68 | ||||||
| 1500 | 112,94 | 113,69 | 111,29 | 135,73 | ||||||
Estructura del cuerpo principal del ventilador
|
No. |
Nombre de parte |
Qty. |
|
No. |
Nombre de parte |
Qty. |
|
No. |
Nombre de parte |
Qty. |
|
1 |
Pie |
2 |
|
9 |
Cubierta de extremo izquierdo |
1 |
|
17 |
El tanque de aceite |
1 |
|
2 |
Perno del hexágono |
4 |
|
10 |
Perno redondo |
4 |
|
18 |
Engranaje |
2 |
|
3 |
Sello del polvo |
1 |
|
11 |
El encajonar |
1 |
|
19 |
Llave |
2 |
|
4 |
Conduzca el impeledor |
1 |
|
12 |
Sello de aceite |
4 |
|
20 |
Manga axial |
2 |
|
5 |
El llevar |
2 |
|
13 |
Cubierta de extremo derecho |
1 |
|
21 |
El llevar |
2 |
|
6 |
Impeledor conducido |
2 |
|
14 |
Perno |
16 |
|
22 |
Placa de cojinete |
2 |
|
7 |
Taza del polvo |
1 |
|
15 |
Respiradero |
1 |
|
23 |
Cojín ajustable |
varios |
|
8 |
Entrerrosca de grasa |
2 |
|
16 |
Perno |
8 |
|
24 |
Nuez magnética |
1 |
Dibujo de junta del paquete del ventilador
Fuente estándar de alcance
1. ventilador desnudo del eje
2. la presión alivia la válvula
3. válvula de control de la oblea (tipo delgado)
4. silenciador de la entrada (con el filtro de aire)
5. silenciador del mercado
6. público bajo (con la cubierta de la correa)
7. cojín de goma de la junta flexible y del choque
8. polea del motor
9. metro Y-60 de la presión
10. V-correa
11 pernos y nueces y otras piezas de la conexión
12. motor eléctrico
