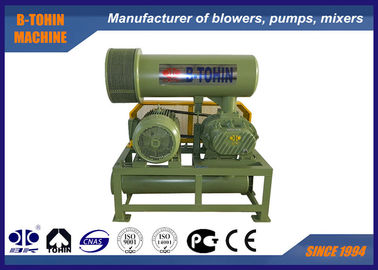

Ventilador de las raíces del lóbulo del tratamiento de aguas residuales tres, ventilador de repercusión
Sobre BK
El ventilador de las raíces de BK es una clase de producto diseñada y manufacturada según los estándares nacionales
y por las técnicas introducidas de TUTHILL americano Co. Con la tecnología importada de los E.E.U.U., este tipo ventilador está de funcionamiento madurado y estable.
Especificaciones:
|
Modelo
|
BK6008
|
|
Capacidad del aire
|
6.69-20.63m3/min
|
|
Presión diferenciada de la descarga
|
10-80KPA
|
|
Velocidad rotatoria
|
850-1800rpm
|
|
Tipo del motor
|
4KW-37KW
380/400/415/440V, 3PHASES, 50/60HZ, motor de la frecuencia también disponible
|
|
Marca del motor
|
Estándar: Motor de Siemens Beide o de Wannan
Motor de Siemens y de ABB para su opción
|
|
Tipo de la instalación
|
Estándar: tipo horizontal.
Tipo vertical disponible para su opción
|
|
N.W. del ventilador sin el motor
|
290 kilogramos
|
|
Tamaño del embalaje aproximadamente.
|
el 1.8*1.2*2m (length*width*height)
|
Características:
1. tipo helicoidal engranajes de distribución del encendido para el buen funcionamiento
2. el acuerdo, flexibilidad en la instalación da a usuarios más opciones.
3. estructura integral del impeledor y del eje sin los defectos de la estructura de la fractura
4. adopte los sellos de petróleo importado hechos del caucho del fluoro con resistencia de desgaste perfecta y resistencia da alta temperatura.
5. vibración de poco ruido, pequeña y consumo de energía económico.
Hoja del parámetro
| Modelo |
Diámetro del puerto
(Milímetro) |
Velocidad |
Capacidad de la entrada (m3/min) y poder del eje (kilovatios) |
| 0.1kgf/cm2 |
0.2kgf/cm2 |
0.3kgf/cm2 |
0.4kgf/cm2 |
| 1000mmH2O |
2000mmH2O |
3000mmH2O |
4000mmH2O |
| 0.01Mpa |
0.02Mpa |
0.03Mpa |
0.04Mpa |
| RPM |
m3/min |
Kilovatio |
m3/min |
Kilovatio |
m3/min |
Kilovatio |
m3/min |
Kilovatio |
| BK6008 |
125 (5") |
850 |
8,93 |
2,60 |
8,29 |
4,58 |
7,80 |
6,16 |
7,38 |
7,75 |
| 1000 |
10,78 |
3,05 |
10,13 |
5,39 |
9,64 |
7,24 |
9,22 |
9,11 |
| 1150 |
12,62 |
3,51 |
11,98 |
6,20 |
11,49 |
8,33 |
11,07 |
10,48 |
| 1250 |
13,85 |
3,82 |
13,21 |
6,74 |
12,72 |
9,05 |
12,30 |
11,39 |
| 1400 |
15,70 |
4,28 |
15,06 |
7,55 |
14,57 |
10,14 |
14,15 |
12,76 |
| 1500 |
16,93 |
4,58 |
16,29 |
8,08 |
15,80 |
10,86 |
15,38 |
13,67 |
| 1650 |
18,78 |
5,04 |
18,14 |
8,89 |
17,65 |
11,95 |
17,23 |
15,04 |
| 1800 |
20,63 |
5,50 |
19,99 |
9,70 |
19,49 |
13,04 |
19,08 |
16,40 |
| Modelo |
Diámetro del puerto
(Milímetro) |
Velocidad |
Capacidad de la entrada (m3/min) y poder del eje (kilovatios) |
| 0.5kgf/cm2 |
0.6kgf/cm2 |
0.7kgf/cm2 |
0.8kgf/cm2 |
| 5000mmH2O |
6000mmH2O |
7000mmH2O |
8000mmH2O |
| 0.05Mpa |
0.06Mpa |
0.07Mpa |
0.08Mpa |
| RPM |
m3/min |
Kilovatio |
m3/min |
Kilovatio |
m3/min |
Kilovatio |
m3/min |
Kilovatio |
| BK6008 |
125 (5") |
850 |
7,02 |
9,59 |
6,69 |
11,44 |
|
|
|
|
| 1000 |
8,87 |
11,29 |
8,53 |
13,46 |
8,23 |
15,11 |
7,96 |
17,19 |
| 1150 |
10,71 |
12,98 |
10,38 |
15,48 |
10,07 |
17,38 |
9,80 |
19,77 |
| 1250 |
11,94 |
14,11 |
11,61 |
16,82 |
11,30 |
18,89 |
11,03 |
21,49 |
| 1400 |
13,79 |
15,80 |
13,46 |
18,84 |
13,15 |
21,16 |
12,88 |
24,07 |
| 1500 |
15,02 |
16,93 |
14,69 |
20,19 |
14,38 |
22,67 |
14,11 |
25,79 |
| 1650 |
16,87 |
18,62 |
16,54 |
22,21 |
16,23 |
24,94 |
15,96 |
28,36 |
| 1800 |
18,72 |
20,31 |
18,39 |
24,22 |
18,08 |
27,20 |
17,81 |
30,94 |
Estructura del cuerpo principal del ventilador
|
No.
|
Nombre de parte
|
Qty.
|
|
No.
|
Nombre de parte
|
Qty.
|
|
No.
|
Nombre de parte
|
Qty.
|
|
1
|
Pie
|
2
|
|
9
|
Cubierta de extremo izquierdo
|
1
|
|
17
|
El tanque de aceite
|
1
|
|
2
|
Perno del hexágono
|
4
|
|
10
|
Perno redondo
|
4
|
|
18
|
Engranaje
|
2
|
|
3
|
Sello antipolvo
|
1
|
|
11
|
El encajonar
|
1
|
|
19
|
Llave
|
2
|
|
4
|
Conduzca el impeledor
|
1
|
|
12
|
Sello de aceite
|
4
|
|
20
|
Manga axial
|
2
|
|
5
|
El llevar
|
2
|
|
13
|
Cubierta de extremo derecho
|
1
|
|
21
|
El llevar
|
2
|
|
6
|
Impeledor conducido
|
2
|
|
14
|
Perno
|
16
|
|
22
|
Placa de cojinete
|
2
|
|
7
|
Taza del polvo
|
1
|
|
15
|
Respiradero
|
1
|
|
23
|
Cojín ajustable
|
varios
|
|
8
|
Entrerrosca de grasa
|
2
|
|
16
|
Perno
|
8
|
|
24
|
Nuez magnética
|
1
|
Dibujo de junta del paquete del ventilador
Fuente estándar de alcance
1. ventilador del eje
2. la presión alivia la válvula
3. válvula de control
4. silenciador de la entrada (con el filtro de aire)
5. silenciador del mercado
6. público bajo (con la cubierta de la correa)
7. cojín de goma de la junta flexible y del choque
8. polea del motor
9. indicador de presión
10. V-correa
11 pernos y nueces y otras piezas de la conexión
12. motor eléctrico
