Ventilador rotatorio de 150KPA 66.4m3/Min 132KW

Sobre ventilador del tornillo

El ventilador del tornillo alcanza la compresión interna durante el transporte aéreo en la cavidad, así que el ventilador del tornillo tiene la mayor parte de las ventajas de ventiladores tradicionales, y al mismo tiempo tiene eficacia más alta.

El proceso del transporte aéreo y de la compresión es continuo y progresivo, así que la pulsación de la circulación de aire es más baja, y el control del ruido y de la temperatura del extractor es mejor que ventiladores tradicionales.

Como nuevo tipo de ventilador rotatorio desarrollado estos últimos años, los ventiladores del tornillo han comenzado a ser aplicados en la aireación, el gas-agua que repercutía, la desulfurización oxidativa, el proceso de la fluidificación/de la homogeneización, y la transportación neumática debido a su estructura simple, estabilidad, ahorro de energía y de poco ruido.

Datos de rendimiento

Dimensión y otros datos

Composición

El ventilador del tornillo se compone de recinto del ventilador, de cuerpo principal del ventilador, del motor, del filtro de aire, del silenciador, de un tanque de la bomba de aceite y del filtro de aceite.

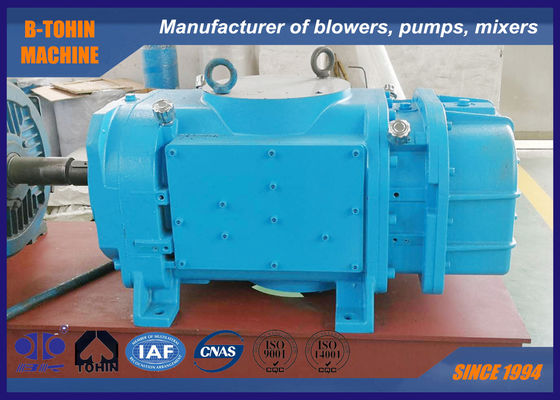

Como el componente de la base del ventilador del tornillo, la estructura del cuerpo principal del ventilador determina directamente el funcionamiento del ventilador. El cuerpo principal se compone de la cubierta, rotores del tornillo, caja de engranajes, transportes, sellos del eje, ect.

Principio de funcionamiento

El principio de funcionamiento del ventilador del tornillo es que dos rotores femeninos y masculinos paralelos enredan con uno a en el “∞” - cilindro formado para formar un volumen de trabajo. A través del engranaje síncrono, el rotor gira en la velocidad en la dirección opuesta, y los cambios de volumen de trabajo periódicamente como el rotor gira, realizando la compresión del aire durante el transporte aéreo. El ciclo de trabajo del ventilador del tornillo se puede dividir en tres procesos: succión, compresión y extractor. El proceso del ciclo es como sigue:

1. Proceso de la succión

Imagen①: El aire incorpora el volumen entre los dientes del rotor a través del puerto de la succión. Mientras que el rotor gira, el volumen entre los dientes se amplía continuamente.

Imagen②: Cuando el volumen entre los dientes alcanza el máximo, el volumen entre los dientes se desconecta del puerto de la succión y de los extremos de proceso de la succión.

2. Proceso de compresión

Imagen③: durante la compresión

3. Proceso del extractor

Imagen④: Después de que el volumen del inter-diente esté conectado con el puerto de extractor, el proceso del extractor comienza. Durante la rotación del rotor, el volumen entre los dientes disminuye continuamente, enviando el aire comprimido al tubo de escape. Este proceso continúa hasta que el volumen alcance datos diseñados.

Características:

Consumo de energía baja

Adoptando el principio de compresión adibática termal, la eficacia total del ventilador sin aceite del tornillo es más alta del 75%, y es 20%-35% ventiladores más altamente que tradicionales. También se ofrece con una presión más alta del extractor y pulso de una presión más baja.

De poco ruido

El ruido aerodinámico del rotor del tornillo es muy pequeño, y la salida es estable, que elimina el lanzamiento súbito del aire interno. La entrada onda-formada y el respiradero minimizan las fluctuaciones de la circulación de aire, y el ruido del ventilador es menos que el del tipo tradicional.

Control inteligente

Los modos inteligentes del control del PLC, teledirigidos y múltiples de la comunicación están disponibles, que es conveniente para la operación y el mantenimiento.

Bajo costo

El diseño estructural optimizado permite menos consumo de energía y asegura la durabilidad del producto. Al mismo tiempo, la unidad de wight ligero (carga) corre suavemente sin infraestructura especial de modo que coste de ahorro para los clientes.
