Lugar de origen: | CHINA |
Nombre de la marca: | BK |
Certificación: | ISO9001/ISO14001/CE |
Número de modelo: | BKW5003 |
Cantidad de orden mínima: | 1 sistema |
---|---|
Precio: | Negotiation |
Detalles de empaquetado: | Caso de madera estándar de la exportación |
Tiempo de entrega: | 10 a 20 días laborables, dependen de cantidad de la orden y de la especificación |
Condiciones de pago: | L/C, T/T |
Capacidad de la fuente: | 100 sistemas por mes |
NOMBRE: | Ventilador rotatorio del lóbulo de las raíces | Tipo: | La dislocación positiva arraiga el tipo, tres lóbulos |
---|---|---|---|
Capacidad del aire: | 2.31-6.21m3/min | Presión diferenciada de la descarga: | 60-100KPA |
Poder del motor: | 5.5-18.5KW | Diámetro interior de la descarga: | DN65 (2,5") |
Tipo conducido: | impulsado por motor, conectado por la correa y la polea | Tipo de la instalación: | Vertical, disponible horizontal también |
Alta luz: | tipo ventilador del lóbulo del fertilizante,tipo de acero ventilador del lóbulo,tipo ventilador del lóbulo 60kpa |

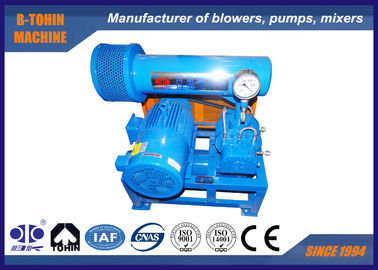

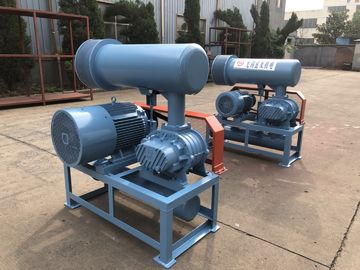

El aire arraiga el ventilador rotatorio del lóbulo, DN65, presión 100KPA, ventilador del maxiumum de la aireación
Sobre BKW
El ventilador de las raíces de la serie de BKW hereda el diseño de serie de BK. Adopta la refrigeración por agua en llevar la cubierta, que
puede bajar la temperatura de llevar para prolongar la vida del servicio del transporte y permitir más alto
uso de la presión.
Especificaciones
Modelo |
BKW5003 |
Capacidad del aire |
2.31-6.21m3/min |
Presión diferenciada de la descarga |
60-100KPA |
Velocidad rotatoria |
1000-2000rpm |
Volumen del agua de enfriamiento |
4 l/min |
Tipo del motor |
5.5-18.5KW |
Marca del motor |
Estándar: Motor de Siemens Beide o de Wannan |
Tipo de la instalación |
Estándar: tipo horizontal. |
N.W. del ventilador sin el motor |
181kg |
Tamaño que embala aproximadamente. |
Caja de embalaje para el ventilador: el 1.3*0.95*0.75m (L*W*H) Caja de embalaje para los accesorios del ventilador: el 1.21*0.53*0.47m (L*W*H) |
Características
1. De un tipo mejorado de la serie de BK para alcanzar de alta presión
2. El levantamiento de alta temperatura ocurre bajo operación de alta presión, el sistema de la refrigeración por agua solucionará el problema y protegerá los transportes.
Hoja del parámetro
Modelo | Diámetro del puerto (milímetros) | Velocidad | Circulación de aire de la entrada (m3/min) y poder del eje (kilovatio) (m3/min) | |||||||||||
0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 0.9kgf/cm2 | 1.0kgf/cm2 | Enfriamiento Agua |
|||||||||
6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | ||||||||||
0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||||
RPM | m3 /min | Kilovatio | m3 /min | Kilovatio | m3 /min | Kilovatio | m3 /min | Kilovatio | m3 /min | Kilovatio | L/min | |||
BKW5003 | 65 (2,5") | 1000 | 2,31 | 4,59 | 2,18 | 5,45 | 4 | |||||||
1150 | 2,89 | 5,28 | 2,76 | 6,27 | 2,65 | 7,07 | 2,53 | 7,87 | ||||||
1250 | 3,28 | 5,74 | 3,15 | 6,81 | 3,04 | 7,68 | 2,92 | 8,55 | ||||||
1350 | 3,67 | 6,19 | 3,54 | 7,36 | 3,43 | 8,30 | 3,31 | 9,24 | ||||||
1500 | 4,26 | 6,88 | 4,13 | 8,17 | 4,01 | 9,22 | 3,90 | 10,26 | 3,79 | 11,30 | ||||
1600 | 4,65 | 7,34 | 4,52 | 8,72 | 4,40 | 9,83 | 4,29 | 10,95 | 4,18 | 12,06 | ||||
1750 | 5,23 | 8,03 | 5,10 | 9,54 | 4,99 | 10,75 | 4,87 | 11,97 | 4,77 | 13,19 | ||||
1850 | 5,62 | 8,49 | 5,50 | 10,08 | 5,38 | 11,37 | 5,27 | 12,66 | 5,16 | 13,94 | ||||
2000 | 6,21 | 9,18 | 6,08 | 10,90 | 5,96 | 12,29 | 5,85 | 13,68 | 5,75 | 15,07 |
Estructura del cuerpo principal del ventilador
Sentido de chorro del agua de enfriamiento
Dibujo de junta del paquete del ventilador

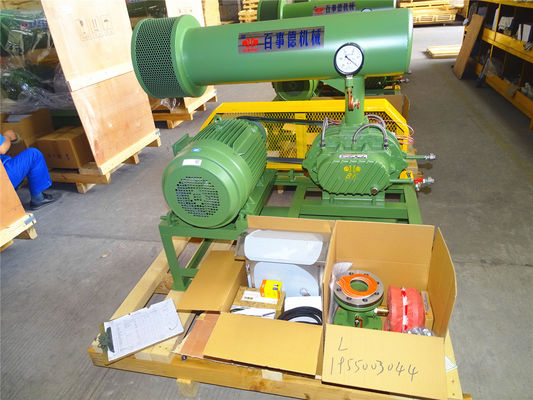

Fuente estándar de alcance
1. ventilador del eje
2. silenciador de la entrada (con el filtro de aire)
3. silenciador del mercado
4. alivie la válvula
5. válvula de control
6. junta flexible
7. indicador de presión
8. polea
9. V-correa
10. cubierta de la correa
11 base del ventilador
12. motor eléctrico
Para detalles más comerciales y más techinial, no dude en a entrarnos en contacto con por favor.
